Big Bang 2010

Copernicus · Post autor: **Copernicus** » wtorek, 10 lut 2009, 12:37

Szanowni Koledzy,

poszukuję partnerów do projektu na 2010 rok. Nazwałem go roboczo "Big Bang 2010". Idea jest następująca:

1. wynieść za pomocą balonów rakietę na wysokość minimum 10000 metrów,

2. wystrzelić rakietę,

3. bezpiecznie wylądować

Obrazek

Ze swej strony mogę skoordynować oraz pokryć koszt wyniesienia rakiety przy pomocy systemu balonów.

Poszukuje partnerów, chcących przeżyć fascynującą podróż w głąb atmosfery

pozdrawiam,

Maciej

Paul · Post autor: **Paul** » wtorek, 10 lut 2009, 13:04

Witam,

idea bardzo interesujaca, ale rowniez i bardzo trudna w zrealizowaniu !!!!! Powiedzmy "zwykla" rakieta nie bedzie miala szans pomyslnie wystartowac. Do tego celu jest potrzebna w miare stabilna wyrzutnia , ktora bedzie w stanie nadac wlasciwy kierunek tej rakiecie na pierwszych metrach lotu. Jedyna szansa bedzie w tym wypadku rakieta z bardzo mocnym silnikiem oraz dynamiczna stabilizacja modelu za pomoca zyroskopu ale i tu widze problemy!!!! Rowniez uchwycenie wlasciwego momentu startu bedzie mialo duze znaczenie.

Teoretycznie mozna by ten temat przedyskutowac czy jest cos takiego w praktyce do zrealizowania

Pozdrawiam

Paul

KSard · Post autor: **KSard** » wtorek, 10 lut 2009, 13:21

Interesujące !!!

Pierwszy pomysł:

Wynieść ultra lekki model wraz z wyrzutnią.

Jaki jest udźwig balonów?

Pomysł drugi

Rakieta z bardzo długim stabilizatorem prętowym podwieszona pod balonami.

To tak na gorąco ->

Copernicus · Post autor: **Copernicus** » wtorek, 10 lut 2009, 13:23

temat realizowany jest w US:

Obrazek

myśle, że warto przedyskutować i zrealizować

Copernicus · Post autor: **Copernicus** » wtorek, 10 lut 2009, 13:28

i jeszcze dwie foty:

Obrazek

oraz

nośność zależy od zastosowanego "statku" mam tu na myśli ilości balonów.

KSard · Post autor: **KSard** » wtorek, 10 lut 2009, 14:38

Widzę, że nie są to mrzonki - a więc wszystko jest do zrealizowania.

Proszę o jakieś wstępne załozenia.

jaskiniowiec · Post autor: **jaskiniowiec** » wtorek, 10 lut 2009, 14:46

No i mamy pierwszy pomysł? Wyrzutnia rurowa skierowana lekko w bok, by ominąć balony. Przy długim sznurze, to i tak będzie start prawie po pionie. Ale problemów do rozwiązanie jest kilka: Sama konstrukcja rakiety, tu już każdy gram będzie ważny. Dodatkowo trzeba uwzględnić rozrzedzone powietrze i przeliczyć powierzchnie aerodynamiczne lotek. Dodatkowo kiedy odpalić? najlepiej było by mieć czujnik ciśnienia, który po zarejestrowaniu braku wznoszenia automatycznie odpala model. Przydało by się, by opcja odpalenia mogła być blokowana radiowo z powierzchni ziemi. Co do korpusu modelu, to z tego co wiem Paul potrafi zrobić perfect lekutkie korpusiki. Zostaje sprawa silnika. I tu byłbym skłonny pójść w stronę obudowy kompozytowej i....karmelki. Dlaczego? Bo jako prawie jedyne paliwo umożliwia stabilne spalanie przy już około 1MPa. To pozwoliło by zaoszczędzić na masie korpusu, który nie musiał by być ani tak termicznie, ani ciśnieniowo odporny. Oczywiście jeśli się okaże, ze można zrobić lekki, np węglowy korpus na ciśnienia rzędu 4-5MPa, to można pomyśleć o HP, choćby o takim RedDevilu. Z tego co pamiętam nie spala się on przy bardzo wysokich temperaturach. W każdym razie to wymaga pewnych prac i to głównie z silnikiem

Copernicus · Post autor: **Copernicus** » czwartek, 12 lut 2009, 19:29

Fajnie, żeby Big Bang był kontynuacją ataku na 10 k m. Najpierw Robert z Andrzejem polecą na 10 tys, a ich doświadczenia można będzie wykorzystać przy dalszych projektach

.

Z mojego punktu widzenia, balon / balony są w stanie wynieść spory ładunek (na pewno między 6 a 10 kg). To sporo, choc z rakietowego punktu widzenia może okazać to mało.

Odpalenie zdecydowanie radiowo. Choćby dla bezpieczeństwa, gdyby ruchy powietrza skierował balon z ładunkiem zbyt daleko, przekraczając strefę udostępnioną nam na czas startu i lotu.

Do monitoringu lotu oraz wizualizacji można wykorzystać system APRS (Automatic Position Reporting System) dedykowany dla radioamatorów, a wykorzystywany przy lotach balonów z kapsułami.

Maciej

robercik · Post autor: **robercik** » piątek, 13 lut 2009, 13:57

Cześć

W trakcie budowy jest drugi człon rakiety RTP10km. Gotowa jest głowica od Kacpra, korpus i spadochrony, laminują się stateczniki.

Zmieniła się też koncepcja kolejnych kroków. Z początku zakładaliśmy że wystrzelimy najpierw pełny zestaw bez odpalania silnika marszowego, jednak postąpimy inaczej. Drugi człon zostanie zaopatrzony w silnik startowy i wystrzelony jako rakieta jednostopniowa aby zbadać zachowanie rakiety przy przekraczaniu prędkości dźwięku.

Dzięki ostatnim testom paliwa ANAPAL11 widzimy że nie ma sensu stosować dużych ciśnień i stalowych korpusów. Zatem zaopatrzymy rakietę w silnik alluminiowy. Rakieta nie powinna przekroczyć 4,3 kg masy startowej zawierając 1,3 kg paliwa. Przewidywany pułap to niespełna 5km a predkość max. 1,5 Ma.

Jeśli udźwig balonów pozwala na zabranie zestawu rakieta/wyrzutnia o masie do 10kg, możemy wykonać opisaną rakietę z silnikiem 1,7 kg paliwa o masie startowej około 5 kg. Do tego wyrzutnia z papierowej rury wraz z układem odpalania i w 10kg spokojnie się zmieścimy.

W zamyśle jest także silnik z kompozytu węglowego. Gdy uda się wykonać taki silnik rakieta pomieści jeszcze więcej paliwa w masie startowej 5 kg

Aby zasymulować taki lot np. z pułapu 20km muszę dopisać kilka linii kodu do mojego programu, tak aby dobrze liczył powyżej troposfery.

pzdr

robercik

KSard · Post autor: **KSard** » piątek, 14 maja 2010, 13:54

Witam

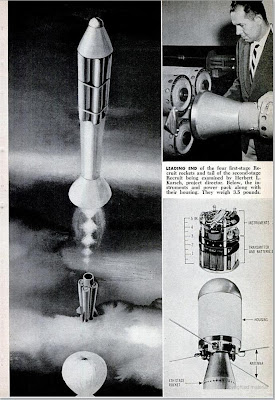

Znalazłem przypadkowo:

Obrazek

Jest to Projekt Farside z ... 1957 roku.

Świetny filmik:
[youtube]http://www.youtube.com/watch?v=N8KrEvT-wYQ[/youtube]

Ma klimacik, co?
