System wyrzutu spadochronu.
: środa, 3 lut 2021, 16:10
autor: -mx-
Chciałbym zaprojektować system wyrzutu spadochronu do swojej nowej rakiety ale nie mam pomysłu jak to zrobić. Nie chodzi o elektronikę a o sam mechanizm. Wstępnie wyobrażam to sobie jako tuleja z tłokiem drukowana na drukarce i w dolnej części jakiś materiał miotający.
Ktoś posiada zdjęcia podobnego systemu lub ma lepszy pomysł?
Re: System wyrzutu spadochronu.
: środa, 3 lut 2021, 16:22
autor: Bdabrowski
Twój pomysł jes dobry, sam używam prochu szkarłatnego, który po podpaleniu wypycha semi-tłok który oddziela spalany proch od spadochronu. Mechanizm prosty jak budowa cepa i stosunkowo niezawodny.
Re: System wyrzutu spadochronu.
: środa, 3 lut 2021, 17:00
autor: lagozaur
Ja też używam takiego systemu. Zapalnik z allegro zawinięty w izolacje termokurczliwą z prochem szkarłatnym pcha tłok. System jest bardzo szybki i spadochron nie niszczy się pomimo tego że nie jest zwinięty w materiał ochronny.
Re: System wyrzutu spadochronu.
: środa, 3 lut 2021, 18:53
autor: -mx-
Wystarczy sam zapalnik z tak małą ilością Prochu?
Re: System wyrzutu spadochronu.
: środa, 3 lut 2021, 20:14
autor: lagozaur
Tak, ja daje około 0.5g do korpusu 50mm
Re: System wyrzutu spadochronu.
: czwartek, 4 lut 2021, 08:00
autor: -mx-
Są może inne propozycję? Bo moja wena poszła sobie gdzieś.
Jeszcze jedno pytanie? Jakie wymiary powinien mieć ten system?
Re: System wyrzutu spadochronu.
: niedziela, 7 lut 2021, 17:58
autor: -mx-

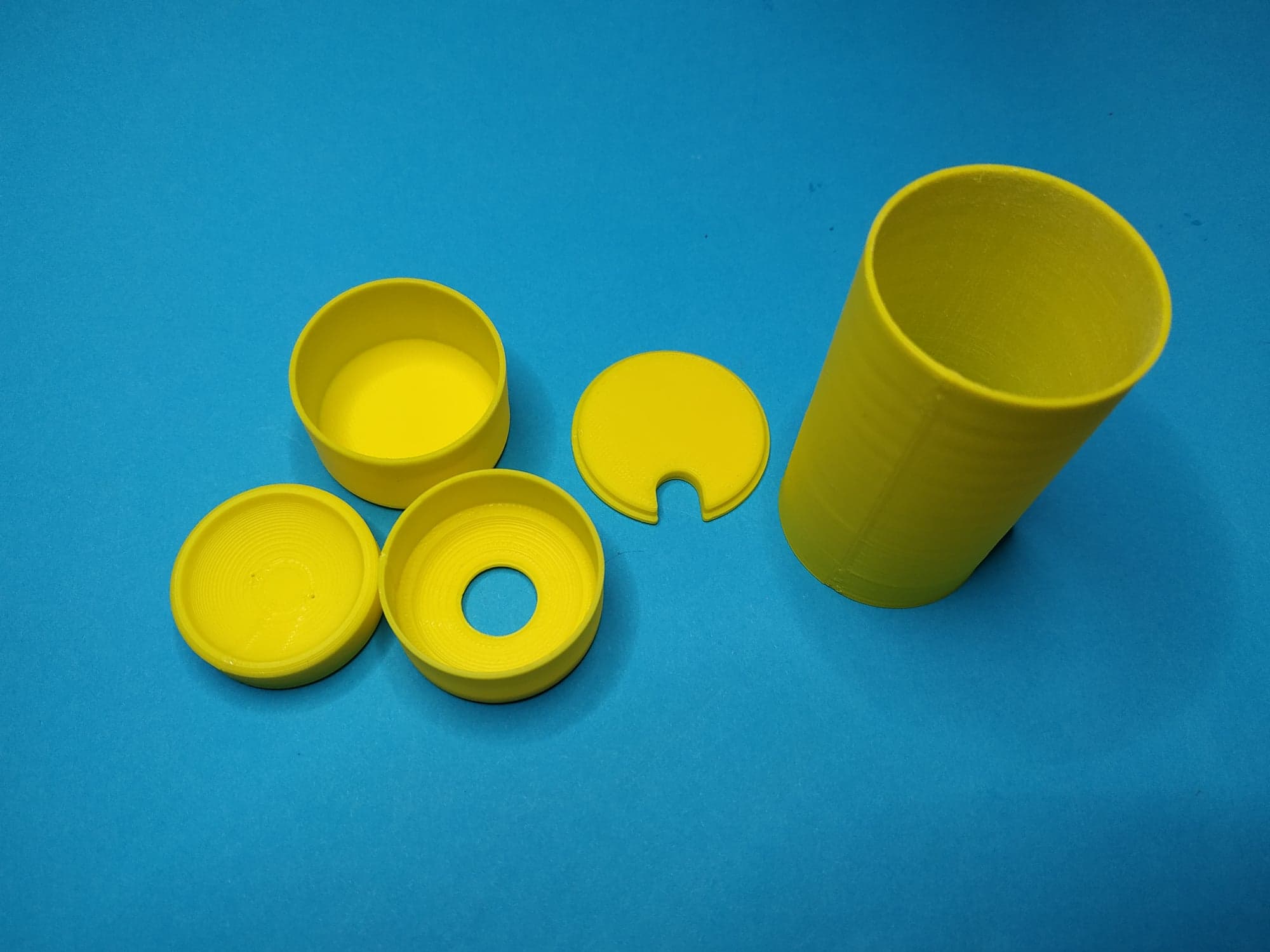

Z braku innych pomysłów zacząłem projektować.
Wyszło coś takiego:
Wysokość 60mm
średnica 32mm

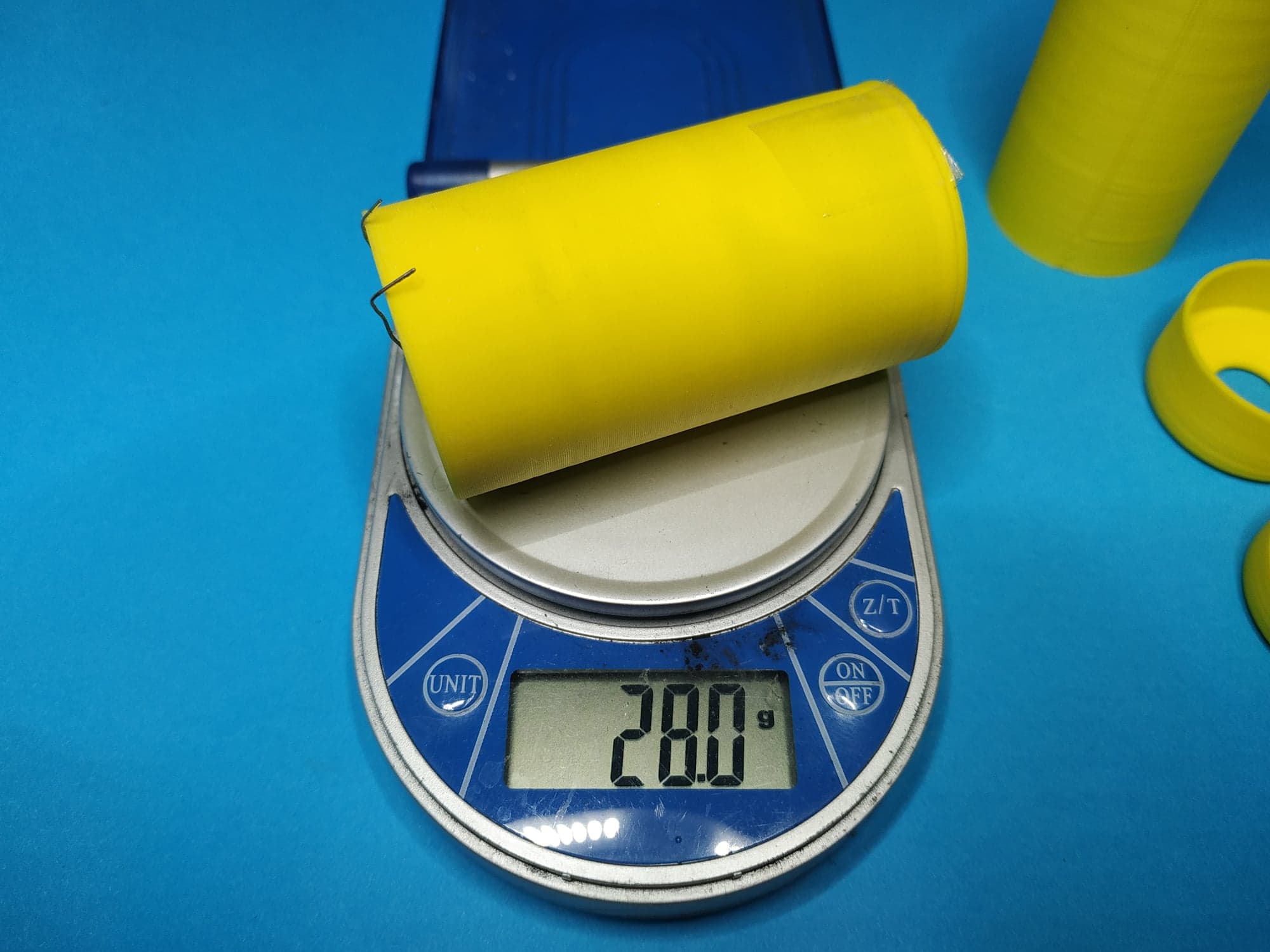

Waga ze spadochronem 70cm - 28g
- Snap5.jpg (380.32 KiB) Przejrzano 10430 razy
- 148142239_1272948256410374_5498861448835240207_n.jpg (129.62 KiB) Przejrzano 10430 razy
- 147795663_4278913955470962_6702478999292385346_n.jpg (75.89 KiB) Przejrzano 10430 razy
- 147533932_507498537048152_1106408797891332072_n.jpg (91.05 KiB) Przejrzano 10430 razy
- 147465400_692697804760264_7288476399278960891_n.jpg (156.64 KiB) Przejrzano 10430 razy
- 147388812_2791507661062949_8288808501205626707_n.jpg (114.39 KiB) Przejrzano 10430 razy

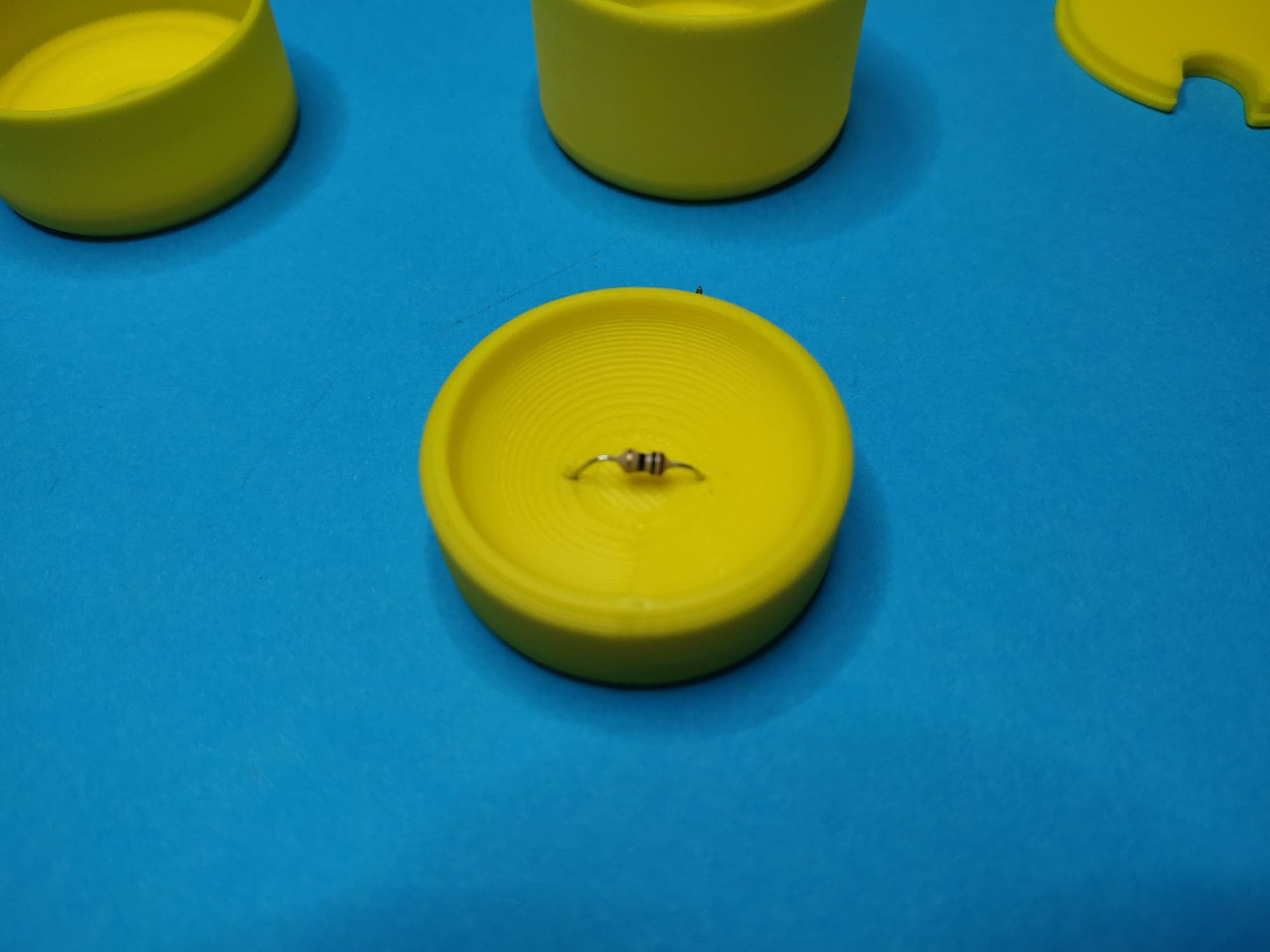

Zrobiłem takich elementów 6 szt. W każdym inna ilość materiału miotającego. Jak wyschnie za kilka dni sprawdzę ile go potrzeba do odpalenia systemu.
Jak na razie największym problemem jest napięcie potrzebne do odpalenia zapalnika. potrzeba 12V.
Re: System wyrzutu spadochronu.
: niedziela, 7 lut 2021, 19:56
autor: U.S. air force
Spróbuj z zapalnikami do fajerwerków na allegro z kablem 30cm są po 1,10zł za szt. a odpalają bez problemu od baterii 9v.
Re: System wyrzutu spadochronu.
: poniedziałek, 8 lut 2021, 14:36
autor: -mx-
Kupiłem będę testował.
Przy jakim najniższym napięciu odpalają?
Jaka jest zwłoka?
Re: System wyrzutu spadochronu.
: poniedziałek, 8 lut 2021, 14:57
autor: tadeusz
Możesz spróbować akumulatorek 1,2V .Fabryczne zapłonniki mają oporność 2 omy i powinny zapalać od 3mWs dostarczonej
energii elektrycznej natychmiast.3mWs to energia kondensatora 47uF naładowanego do 12V.
Ec=U2xC/2 {V},[F].[Ws] wolty ,farady i watosekundy
Dla pewności można dać trochę zapasu napięcia ale przy zbyt dużym napięciu może nastąpić wybuch elektryczny
i rozerwanie masy zapłonowej bez zapłonu.Chińskie zapłonniki mają masę oporową inne drucik oporowy w masie zapłonowej.Po zapłonie pozostaje niespalona główka zapłonnika , która może przytkać wylot dyszy.
