Cześć,
Rozpocząłem niedawno prace nad kolejnym projektem rakiety, który ma kilka celów:
1. wykonanie rakiety napędzanej przez cluster 3x silnik KLIMA D-9P, LUB D-3P
2. przetestowanie nowych rozwiązań związanych z ułatwieniem dostępu do elektroniki poprzez wykonanie paneli mocowanych na magnesy neodymowe.
3. po ostatnim zgubieniu rakiety w polu - wykonanie prostego układu sygnalizacyjnego w celu ułatwienia odnalezienia rakiety w wysokiej trawie (układ diód LED oraz buzzera sterowanego aplikacją)

Wykonałem wstępny model rakiety oraz symulację lotu w programie Open Rocket.

Planowane parametry rakiety:
Długość: 101 cm
Średnica: 5 cm
Masa startowa: ok. 450g
Stabilność: 1,65 cal Symulacja lotu z wykorzystaniem silnika D-9P wskazała:
Apogeum: 415 m
Max. prędk: 106 m/s

Symulacja lotu z wykorzystaniem silnika D-3P wskazała:
Apogeum: 346 m
Max. prędk: 59,1 m/s

Będę dzielił się kolejnymi etapami pracy w nowych postach.
Czekam na pytania i uwagi odnośnie projektu, na wszystkie chętnie odpowiem.

Czy zamierzasz pracować nad własnymi silnikami? Skąd jesteś?
---
Zbych

stansz pisze: ↑wtorek, 15 wrz 2020, 09:36 Czy zamierzasz pracować nad własnymi silnikami? Skąd jesteś?
---
Zbych

Jestem z Mińska Mazowieckiego, jednak mieszkam w Warszawie. Możliwe, że w przyszłości będę pracował nad własnymi silnikami. Na ten moment zależy mi przede wszystkim na testowaniu rozwiązań konstrukcyjnych i elektroniki pokładowej. Do większych rakiet wykorzystam silniki Comet i Ikaros natomiast na te chwile po prostu mi ich szkoda.

Aktualizacja:

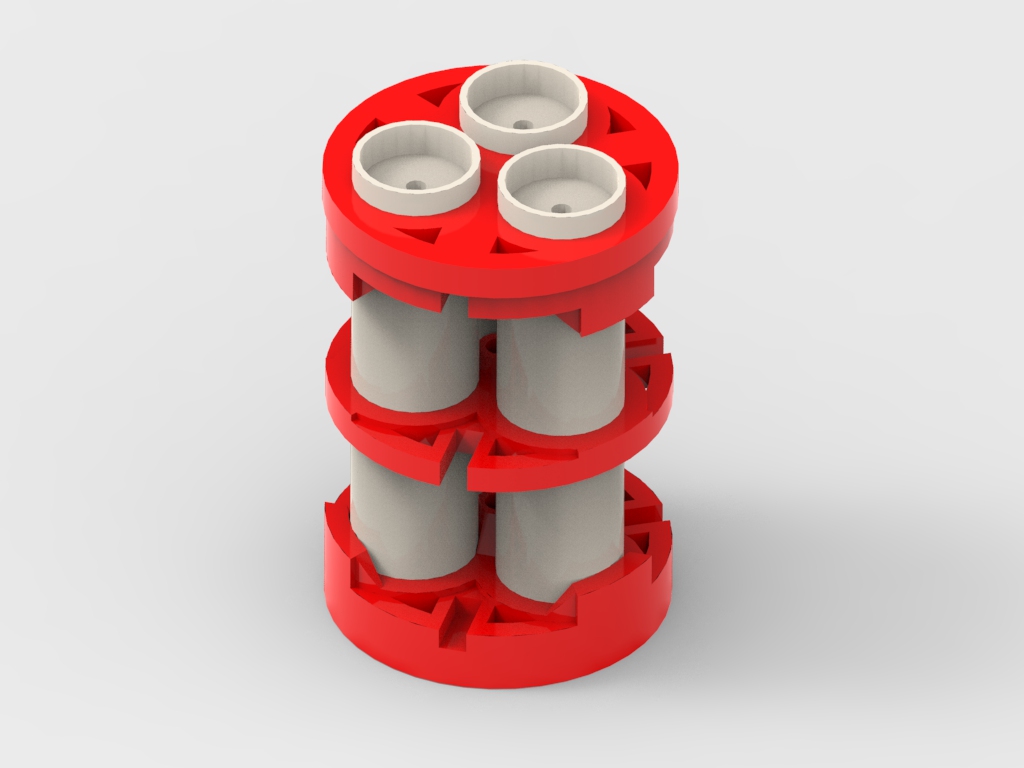

Moduł silnikowy Moduł UWS Moduł elektroniki ułatwiającej lokalizację - diody oraz lokalizator z buzzerem

Mocowania są drukowane? Uważaj z nimi w okolicy silników, bo potrafią się mocno nagrzać i zmiękczyć plastik. W czasie ich pracy nie będzie problemu, ale później oddadzą ciepło i mogą zdeformować mocowanie. Testowałem coś takiego w małej rakiecie na silnik klasy A i trzeba było wymieniać wydruk co start.

bartekM pisze: ↑wtorek, 15 wrz 2020, 15:25 Mocowania są drukowane? Uważaj z nimi w okolicy silników, bo potrafią się mocno nagrzać i zmiękczyć plastik. W czasie ich pracy nie będzie problemu, ale później oddadzą ciepło i mogą zdeformować mocowanie. Testowałem coś takiego w małej rakiecie na silnik klasy A i trzeba było wymieniać wydruk co start.

dodaje aluminiowe gilzy silnika, nie są bezpośrednio przy PLA, przetestowane - polecam

Złożenie poszczególnych elementów rakiety w przekroju:

Bardzo ładny projekt. W czym projektujesz?

Vigoniusz pisze: ↑środa, 16 wrz 2020, 17:29 Bardzo ładny projekt. W czym projektujesz?

Dziękuje bardzo. Projektuje w Solid Edge, rendering w Key Shot.

Update:

Moduł elektroniki wspomagający lokalizacje rakiety: Moduł UWS Klapka dostępu do elektroniki: Mocowanie silników
