Strona 2 z 2
Re: Tryton
: poniedziałek, 21 wrz 2020, 16:31
autor: Kacper
Umieszczenie magnesów neodymowych obok UWSa to kiepski pomysł, nawet takie małe magnesy z tej odległości będą miały kila razy silniejsze pole niż ziemskie i zaburzą pracę UWSa. Trzeba sprawdzić ale raczej będą przeszkadzać.
Jeszcze przy module lokalizacji zwróciłem uwagę na metalowe podkładki które wchodzą na ścieżki i na anteną. jak się przetrze soldermaska to zrobią zwarcie. Do tego przy samej antenie nie powinno nic być umieszczane a szczególnie jeśli przewodzi prąd.
Re: Tryton
: poniedziałek, 21 wrz 2020, 16:40
autor: arturklos12
Kacper pisze: ↑poniedziałek, 21 wrz 2020, 16:31
Umieszczenie magnesów neodymowych obok UWSa to kiepski pomysł, nawet takie małe magnesy z tej odległości będą miały kila razy silniejsze pole niż ziemskie i zaburzą pracę UWSa. Trzeba sprawdzić ale raczej będą przeszkadzać.
Jeszcze przy module lokalizacji zwróciłem uwagę na metalowe podkładki które wchodzą na ścieżki i na anteną. jak się przetrze soldermaska to zrobią zwarcie. Do tego przy samej antenie nie powinno nic być umieszczane a szczególnie jeśli przewodzi prąd.
Dzięki Kacper za uwagi! Z UWS’em od razu sprawdziłem i od razu wykluczałem ten pomysł. Klapkę z magnesami dam do tego układu lokalizacji. Co do modułu lokalizacji, nie pomyślałem o tych podkładkach! Muszę to zmienić. Ten układ to prosty piszczyk który sterowany jest przez bluetootha, kiedy straci sygnał z telefonu zaczyna wyć. Po połączeniu się z telefonem (czyli po wejściu w promień około 20-30 m od rakiety) wyrzuca komunikat na telefonie o wykryciu rakiety. Można wtedy manualnie włączyć piszczyk i tak zlokalizować rakietę. To żaden układ GPS, bardzo uproszczona lokalizacja
Re: Tryton
: niedziela, 27 wrz 2020, 10:13
autor: arturklos12
Głowica wydruk 3d, ścianki grubości 3mm czubek wzmocniony grubszą warstwą.

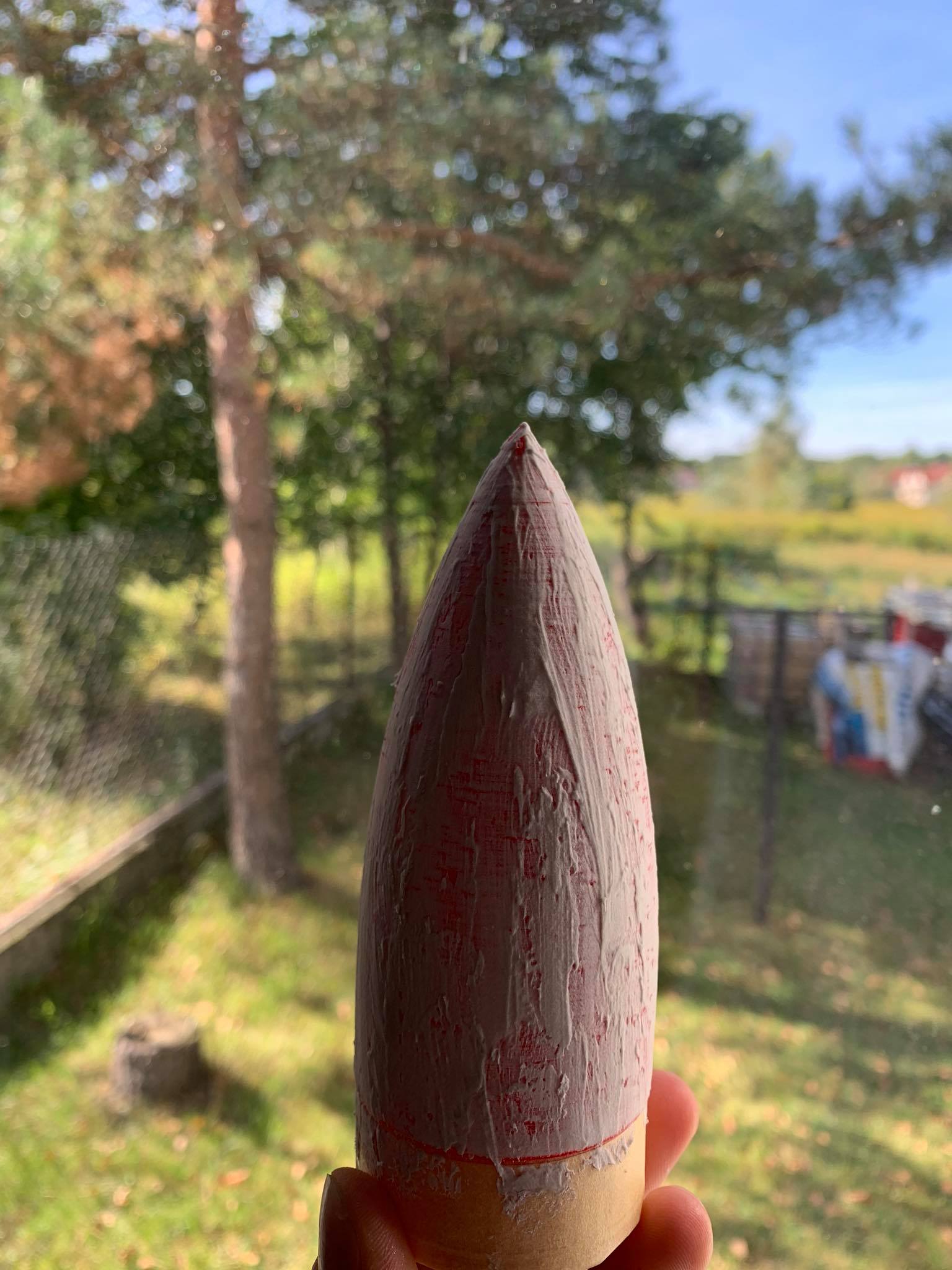

Zaszpachlowana
- 2.jpg (238.32 KiB) Przejrzano 16935 razy

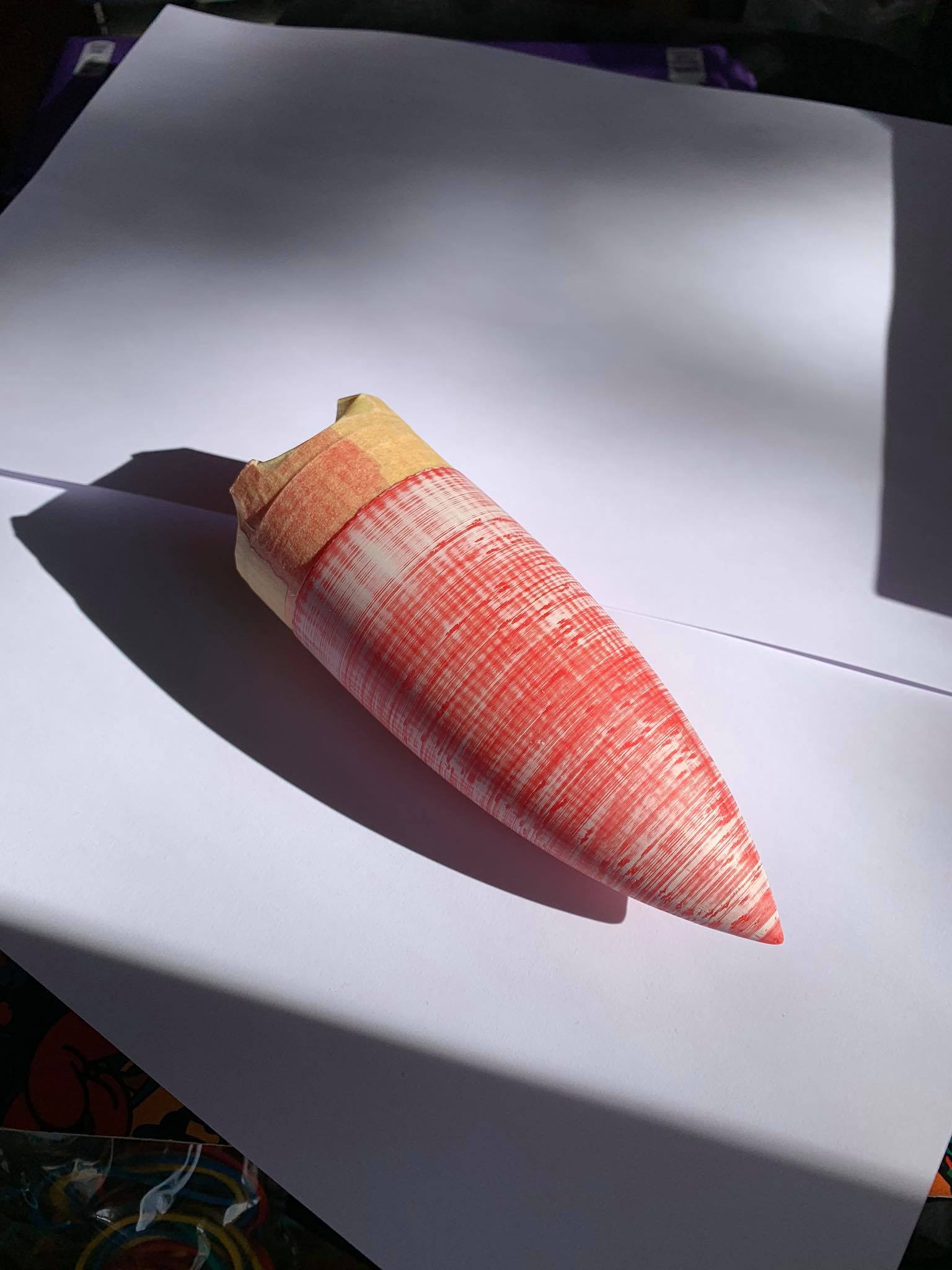

Wyszlifowana
- 3.jpg (173.27 KiB) Przejrzano 16935 razy

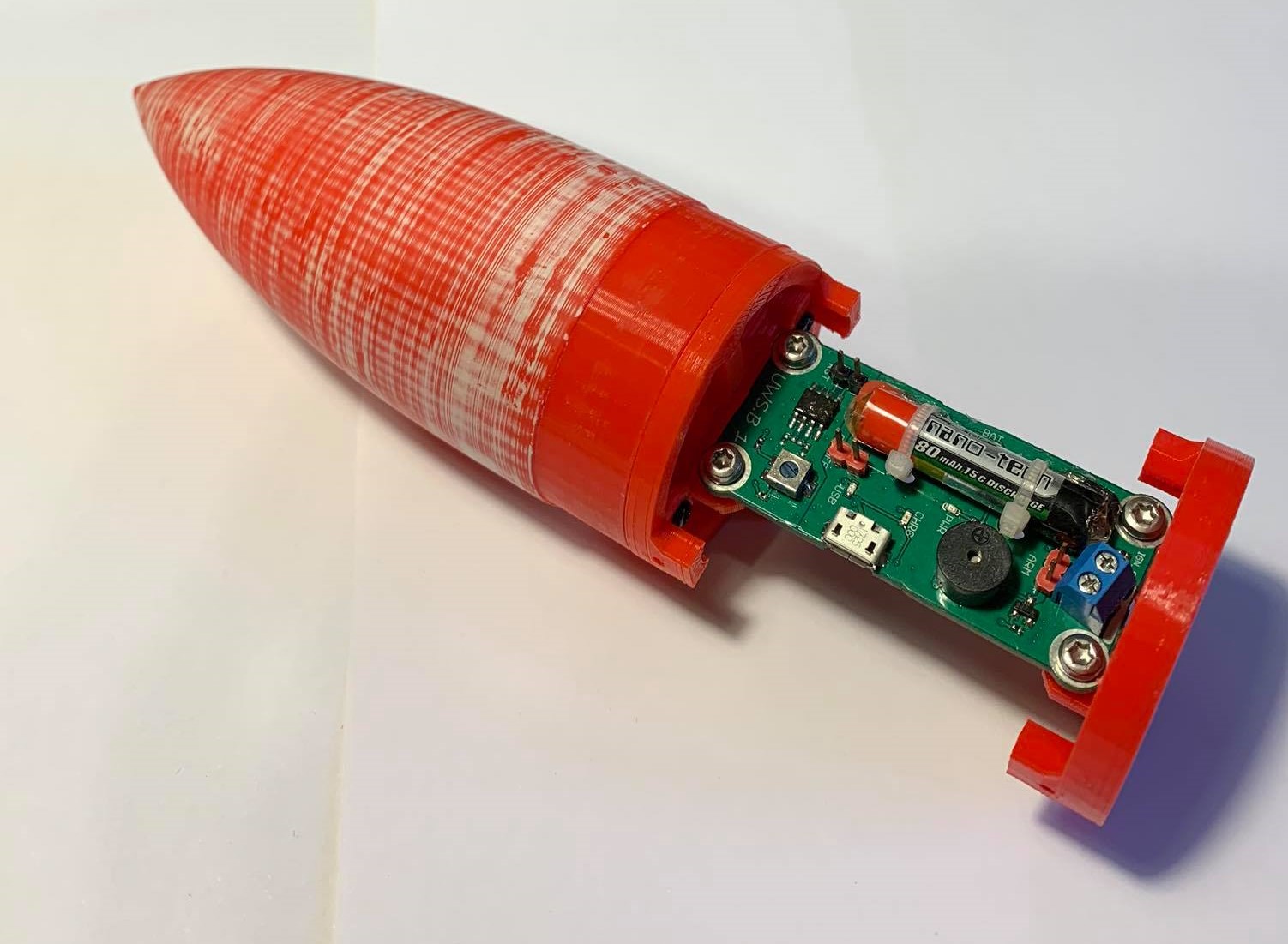

Złożenie z modułem UWS
- 1.jpg (218.04 KiB) Przejrzano 16935 razy
Re: Tryton
: niedziela, 27 wrz 2020, 22:00
autor: tadeusz
UWS powinien być zamontowany odwrotnie ,kostką zaciskową do góry.
Re: Tryton
: niedziela, 27 wrz 2020, 22:02
autor: arturklos12
tadeusz pisze: ↑niedziela, 27 wrz 2020, 22:00
UWS powinien być zamontowany odwrotnie ,kostką zaciskową do góry.
Cenna uwaga, tutaj zamocowany bardziej w celach poglądowych, nie zwróciłem na to uwagi. Dziękuje
Re: Tryton
: niedziela, 4 paź 2020, 13:09
autor: arturklos12
Update postępów:

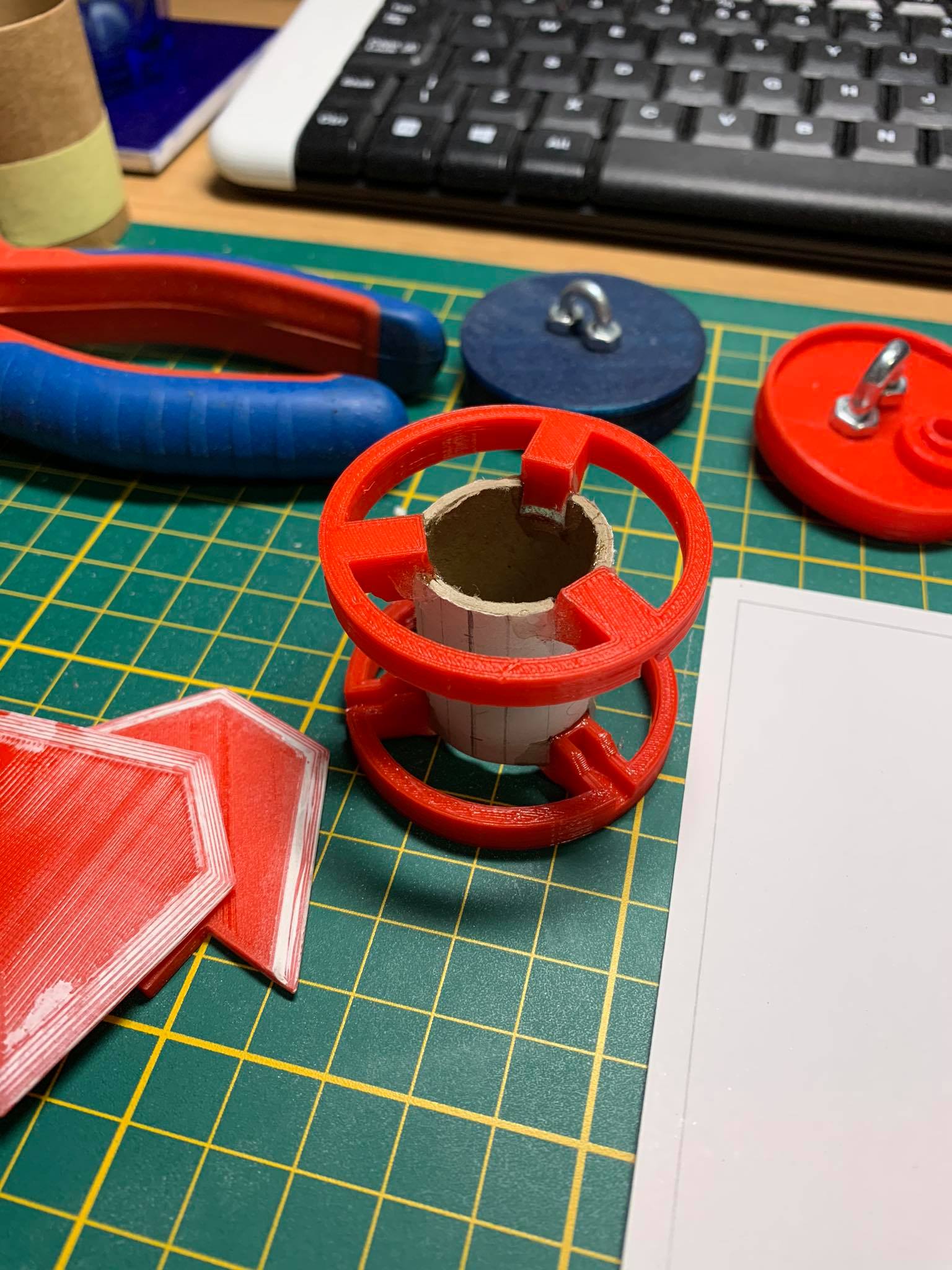

Kosz stateczników
- 1.jpg (316.49 KiB) Przejrzano 16791 razy

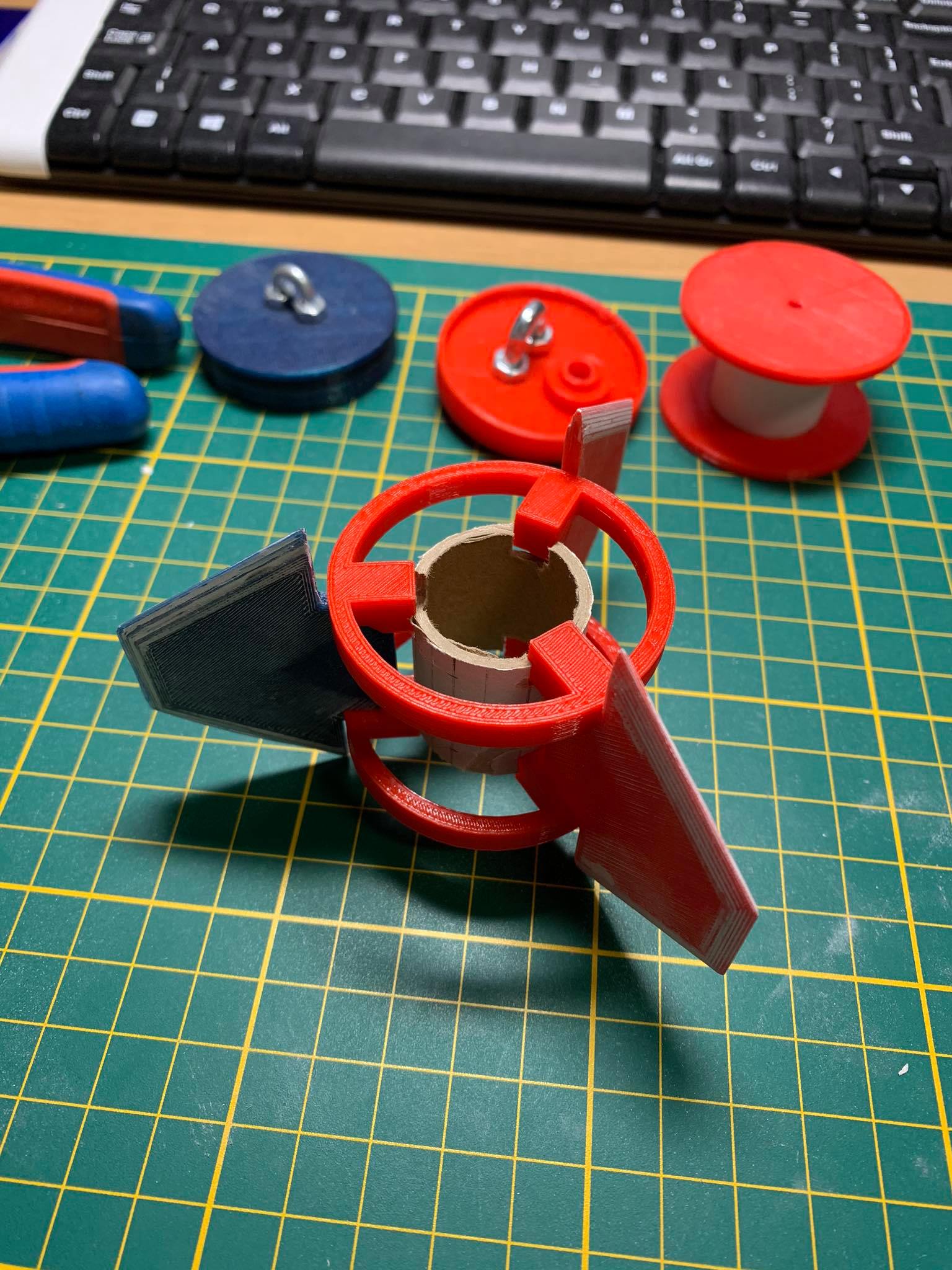

Kosz z dołączonymi statecznikami
- 2.jpg (369.81 KiB) Przejrzano 16791 razy

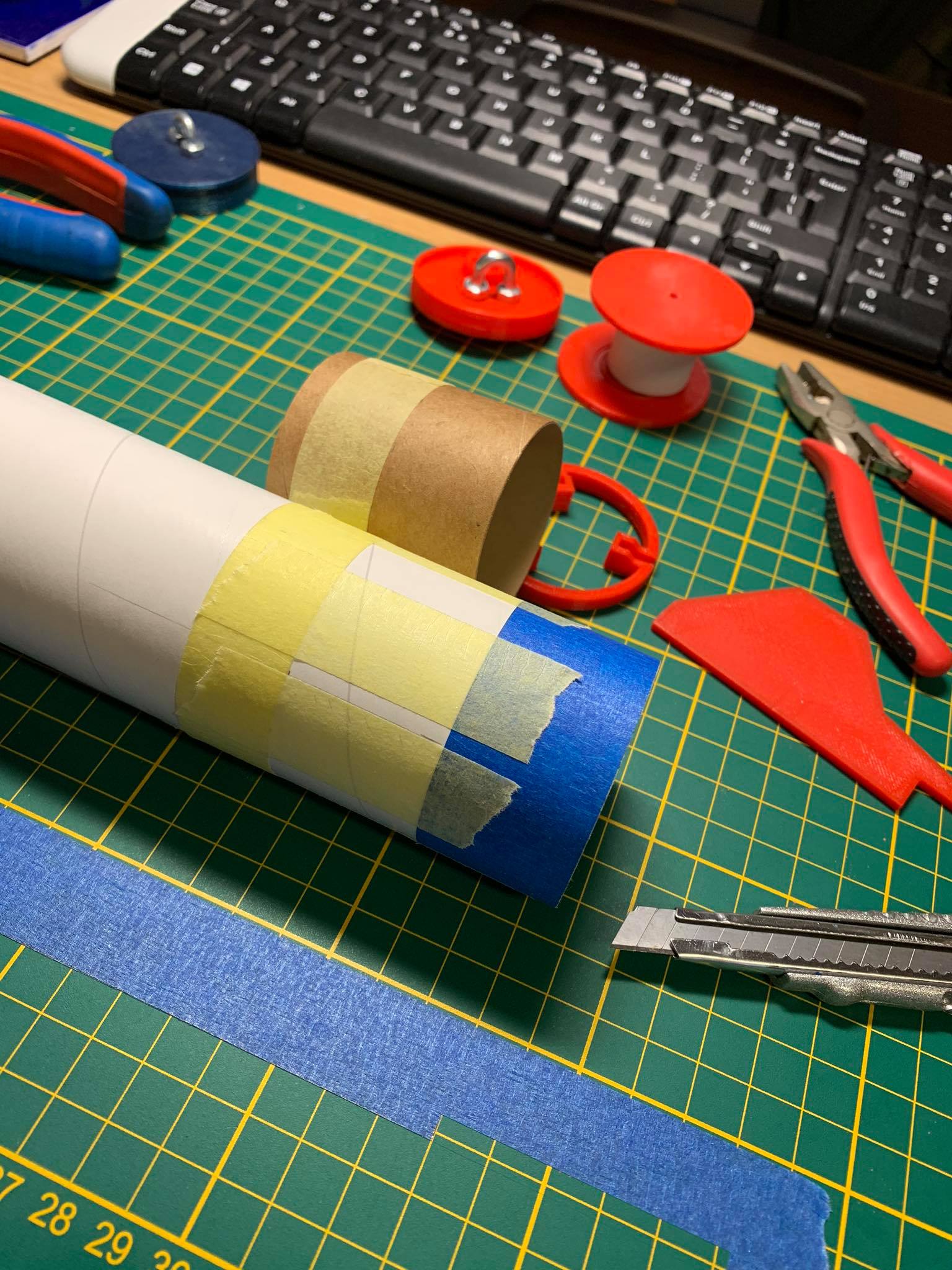

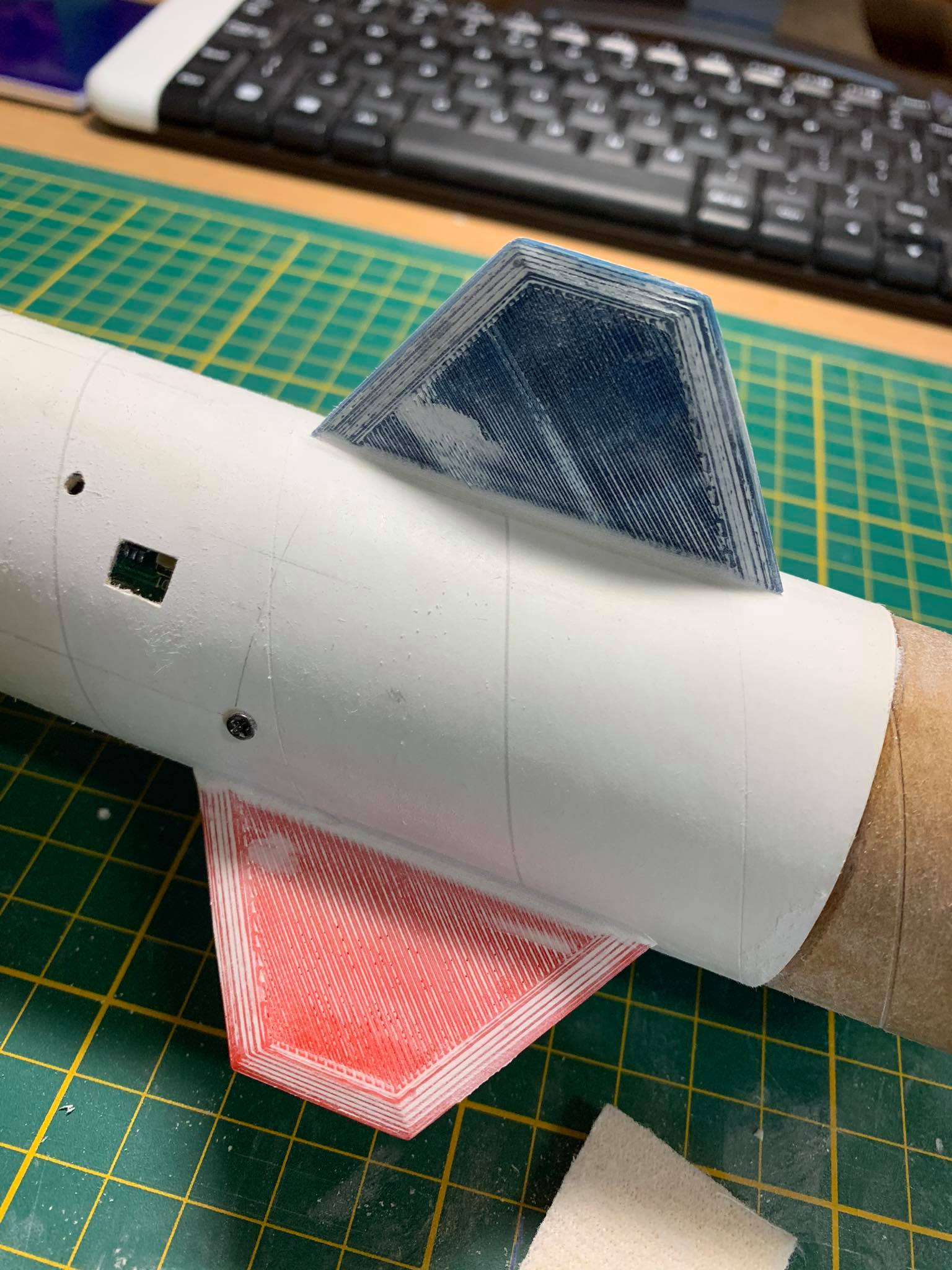

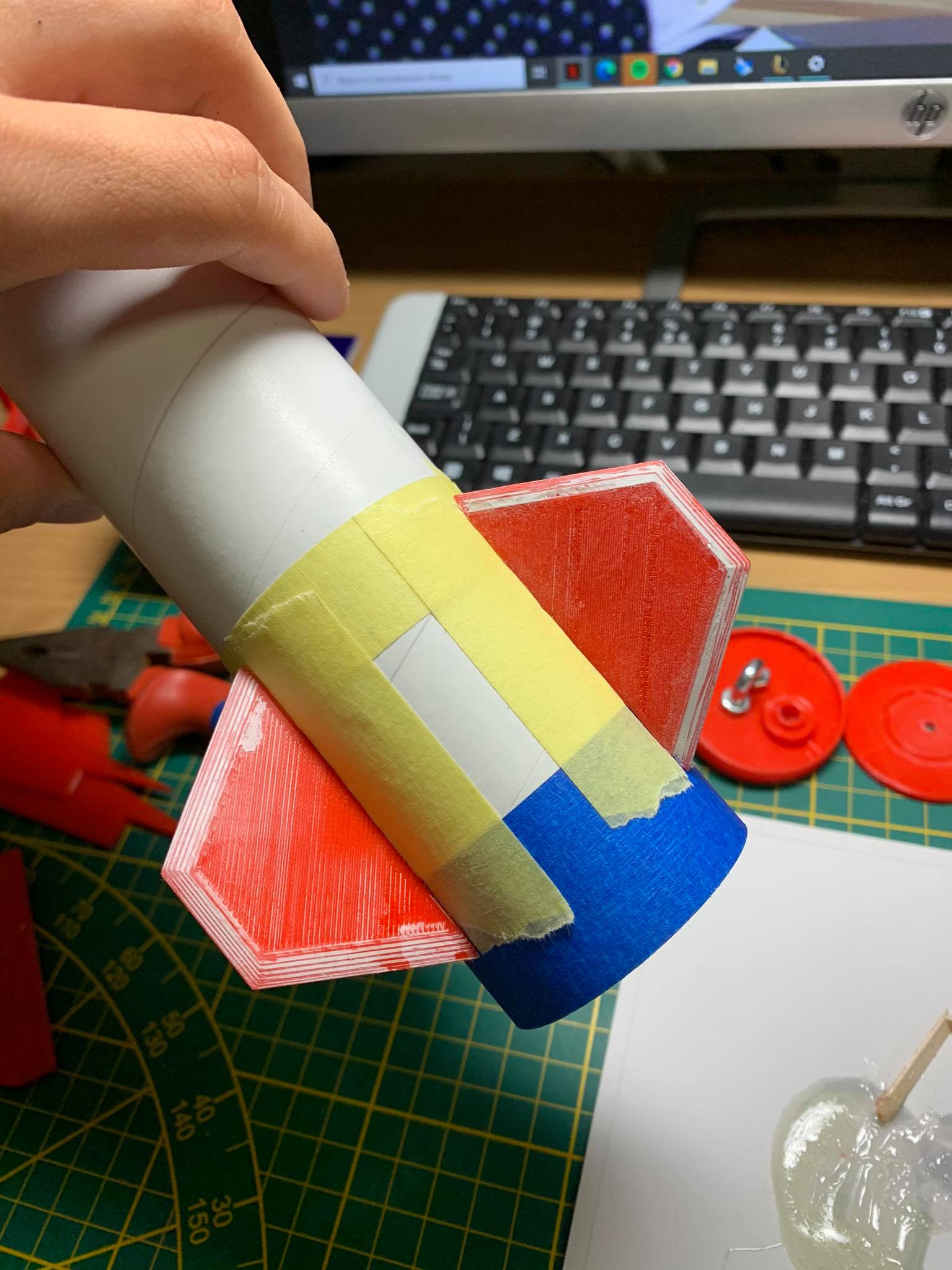

Wklejenie kosza i stateczników oraz wykończenie całości
- 3.jpg (395.81 KiB) Przejrzano 16791 razy
- 4.jpg (251.54 KiB) Przejrzano 16791 razy
- 5.jpg (315.77 KiB) Przejrzano 16791 razy
Re: Tryton
: środa, 7 paź 2020, 15:16
autor: arturklos12

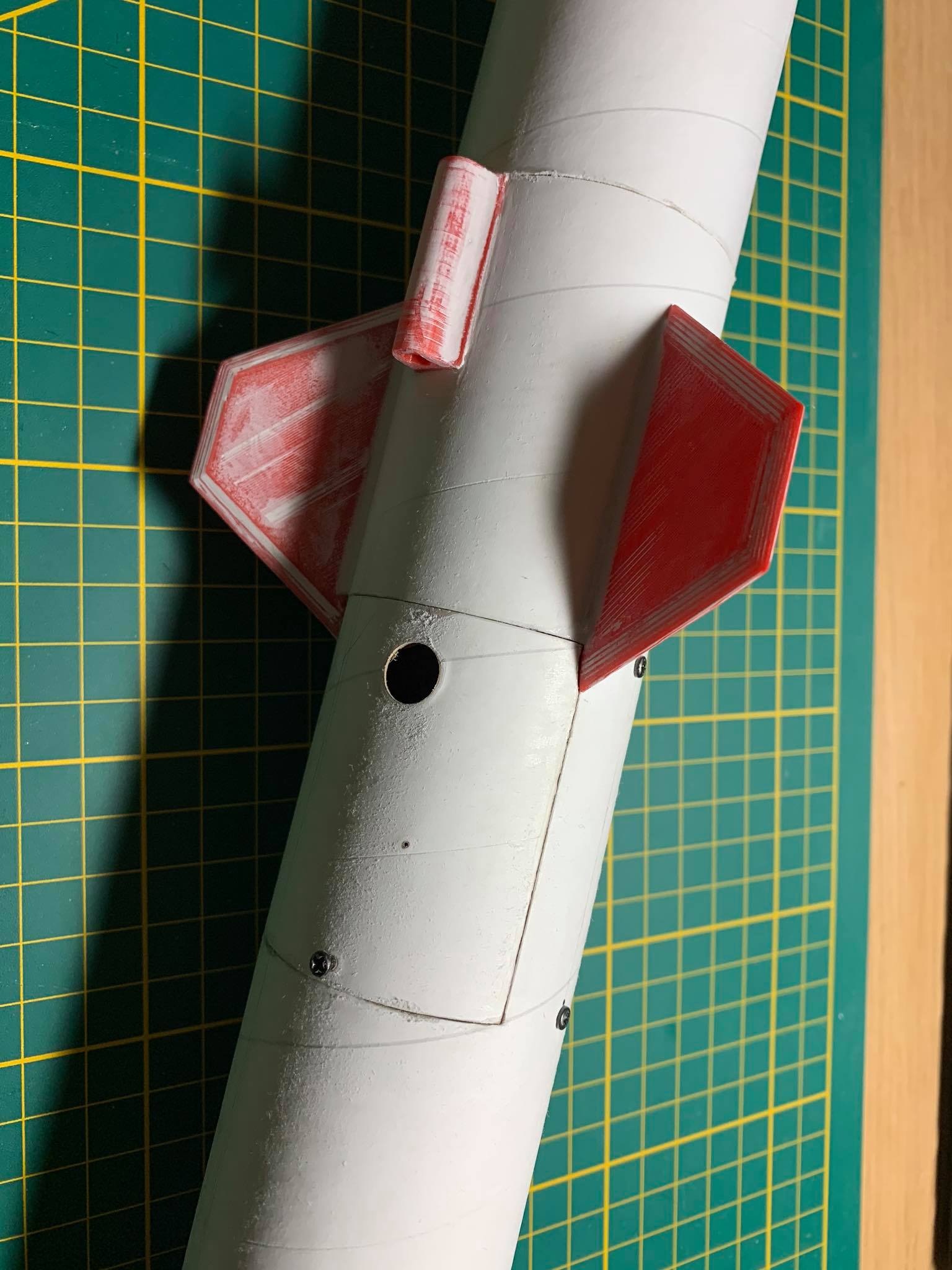

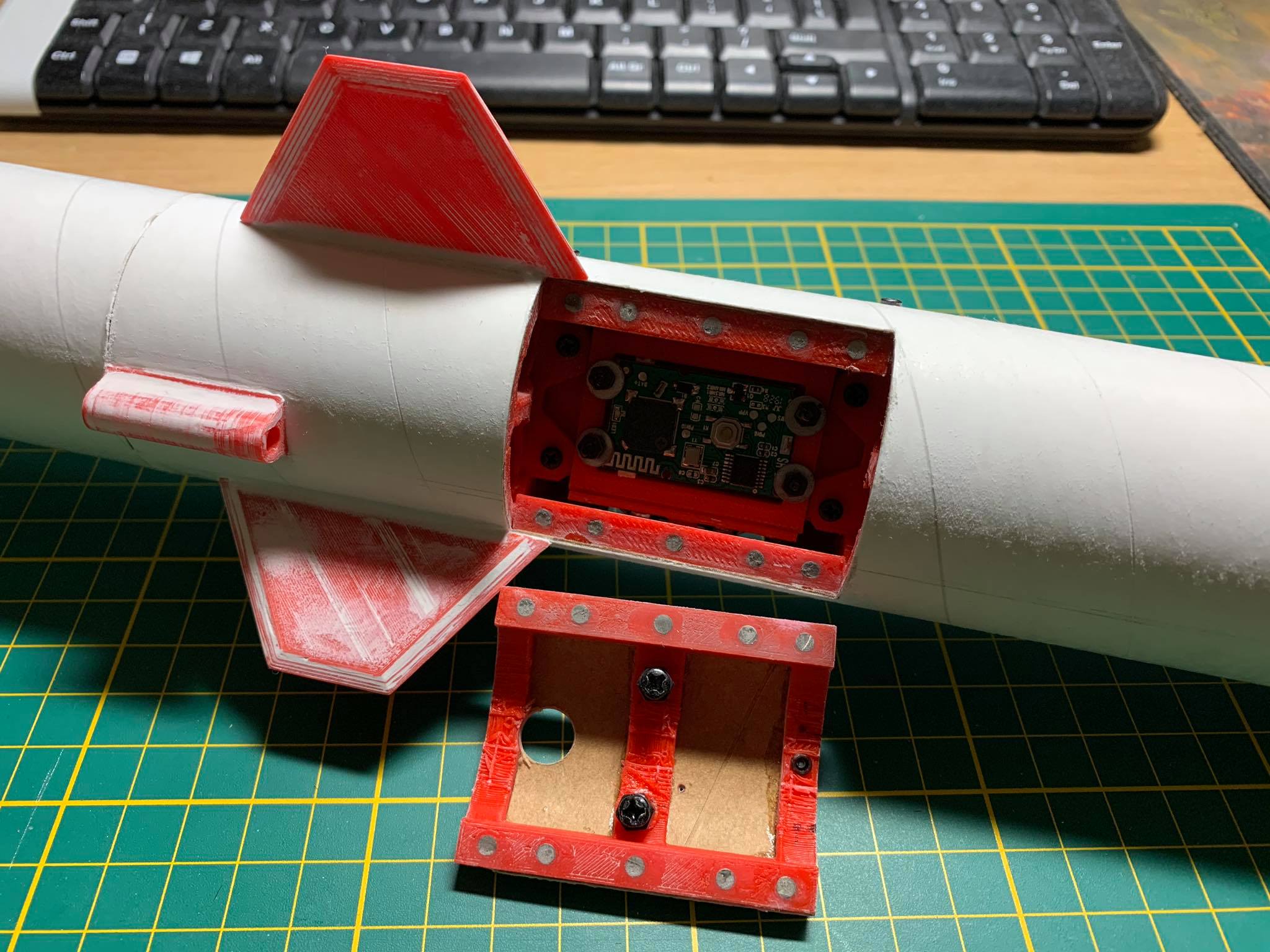

Płytka dostępu do elektroniki, w niej umieściłem również otwór na obiektyw kamerki.
- 120826466_437854553858465_2058929000230033957_n.jpg (252.39 KiB) Przejrzano 16725 razy
- 120844146_810390526381326_7497637970260264938_n.jpg (316.18 KiB) Przejrzano 16725 razy

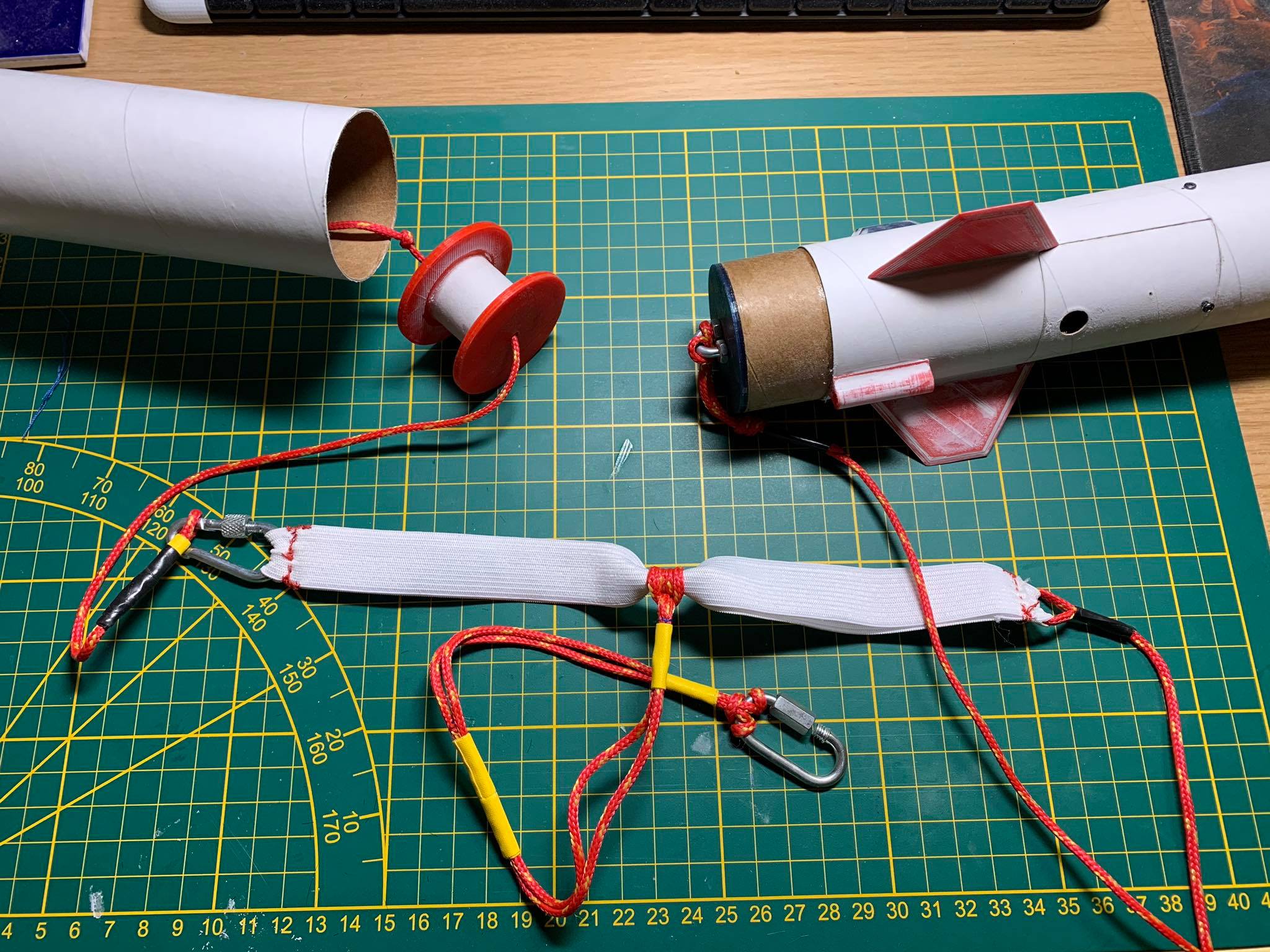

Elementy mocowania spadochronu i linki
- 120840872_343874420181411_7600141332955239771_n.jpg (439.57 KiB) Przejrzano 16725 razy
Re: Tryton
: czwartek, 7 sty 2021, 13:17
autor: -mx-
Czy te wydruki nie są trochę za skomplikowane?
