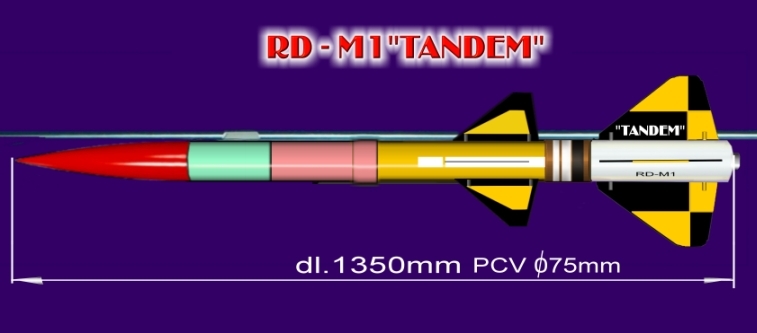

Rakieta II- stopniowa TANDEM

[malyro]


Witam !

Historia rakiety "Tandem" miała początek w sierpniu 2007r.i bardziej szczegółowo była przedstawiona na forum pirotechnicznym http://forumpirotechniczne.pl/viewtopic.php?t=14219

Projekt przechodził różne metamorfozy ale generalnie nie miał szczęścia.



Tym razem z niewielkimi obrażeniami model przeżył ale nie spełnił założeń projektu.





Tu jest filmik nakręcony przez ojca Kacpra



Ponieważ w dwóch startach Tandema i dwóch startach jego wersji roboczej - rakieta Test .Zastosowane rozwiązania nie sprawdziły się i dam sobie z tym spokój.Tandem poleci ale już z innymi "wnętrznościami"

c.d.n

[jaskiniowiec]

A zdradzisz, co zamierzasz zmienić i jak to widzisz na zaś?

[malyro]

Witam!

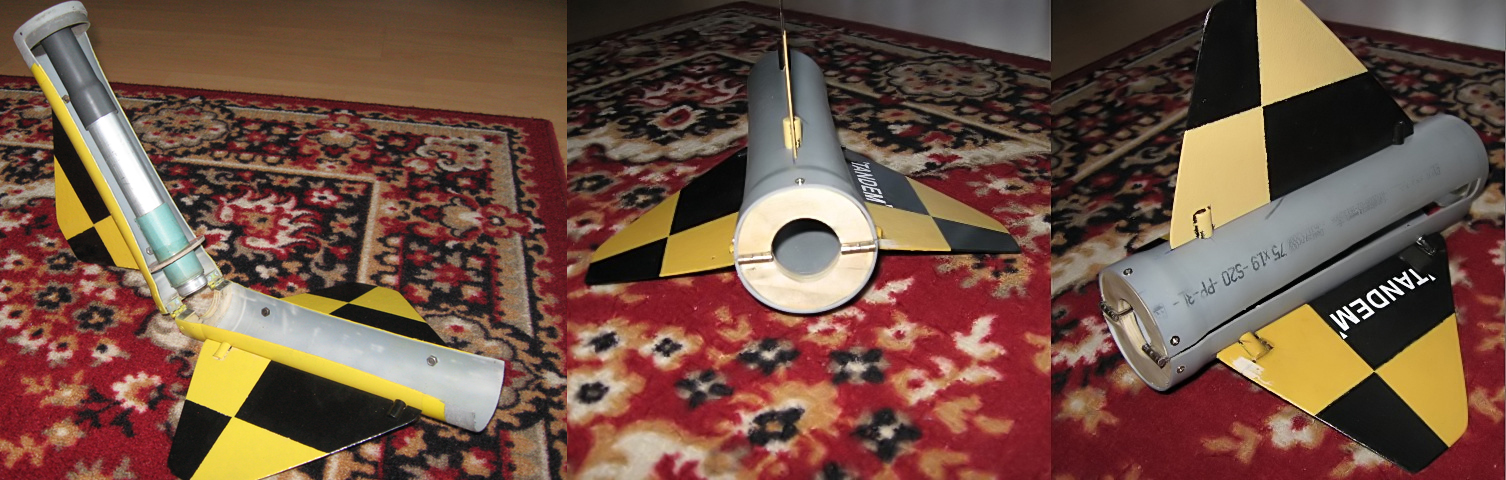

Jak to widzę po nowemu -coś w ten deseń


Jak tu widać pierwszy stopień jest przecięty wzdłuż i na zawiaskach.U góry koniec 2 stopnia trzyma w zamknięciu pierwszy stopień.Gazy silnika 2 stopnia odpalonego poprzez timer odpychają 1 stopień uwalniają "zamek" co powoduje jego otwarcie i wypadnięcie spadochronu ułożonego w przestrzeni wzdłuż silnika.Drugi stopień to już "normalnie " odzysk Kmz.

[PINOT]

Heh, widzę, że waść używasz rurę trójwarstwową PP produkowaną w mojej poprzedniej firmie To dobry wybór, bo jest ona bardzo odporna na udar i jednocześnie bardzo lekka.



łezka się w oku kręci



A rozwiązanie z łupinowym członem pierwszego stopnia baaardzo ciekawe - nie mogę się doczekać jak się to sprawdzi !

[Paul]

Witam,

Podziwiam twoj zapal oraz niezmordowana chec dojscia do celu!!! Tak wlasciwie to zaliczasz sie do bardzo malej grupki modelarzy-rowniez w Europie- ktorzy zajmuja sie rakietami dwu oraz wielostopniowymi. Zadanie bardzo ciekawe oraz bardzo ambitne. Mam nadzieje, ze nie zabraknie ci idei oraz zapalu.



Paul

[andżej]

Z tego co widać z filmu to problemem było tylko zbyt puźne odpalenie silnika drugiego stopnia. Nie wiem w jaki sposób było to opuźnienie realizowane ale dał bym jeszcze jedną szansę temu rozwiązaniu - naprawdę niewiele zabrakło.



pozdr

[malyro]

Witam !

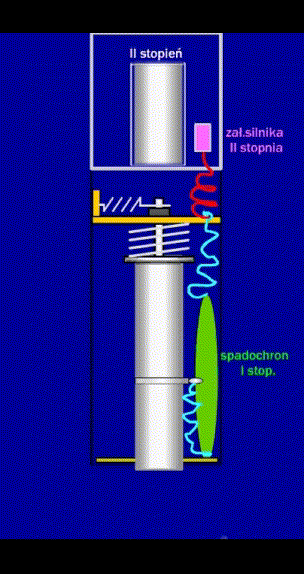

Systemy były dwa i miały zadziałać na zasadzie który pierwszy.Jeden to sprężyna wysuwająca sinik z korpusu po ustaniu ciągu

Skutkiem miało być wywleczenie spadochronu za łożem silnika.



NIEUDANA PRÓBA NA RAKIECIE "TEST"

http://malyro.ovh.org/testowa.wmv



Zadziałanie odzysku I stopnia spowodowało by rozłączenie stopni za pomocą linki i gniazdka słuchawkowego z wyłącznikiem

[img]http://image_piro.republika.pl/gniazdo.jpg[/img]

odpalenie silnika II stopnia.

Drugim równoległym systemem był przełącznik rtęciowy który liczyłem że zadziała gdyby nawet stopnie się wcześniej nie rozdzieliły.Owszem zadziałał tylko że potrzebował aż przelania się rtęci po przewrotce modelu.Przewrotka była też sygnałem dla Kmz-ta -resztę widać na filmie.

[milimetr65]

Witam Cię i odrazu sugestia :skoro część sprężynowa działa i po zaprzestaniu ciągu silnik się wysuwa to na tym trzpieniu co jest blokowany założyć mikro przełącznik lub jakiś styk i sprawa rozwiązana po zaprzestaniu ciągu silnik odblokowuje sie i zaczyna wysuwać się z korpusu co za tym idzie włąncza zapłon drugiego stopnia . Uważam ,że Twoje rozwiązanie jest bardzo dobre aie w tym wypadku chyba trzeba mechanike połączyć z odrobiną elektryki co o tym sądzisz

[malyro]

Witam !

W pierwotnym założeniu projektu było aby I człon oddzielał się samodzielnie wcześniej najlepiej bez prądu ,elektroniki,piro itp. po czym miało nastąpić odpalenie uwolnionego II stopnia.


Przeniesienie na koniec rakiety systemu zaczepowo-sprężynowego.Najlepiej po zewnątrz korpusu.Zmiana mocowania lotek (i innych rzeczy) tak żeby wewnętrzna powierzchnia korpusu była gładka - pozbawiona główek śrub itp.

Bynajmniej silnik z krążkiem centrującym powinien swobodnie wylecieć ciągnąc za sobą spadochron.Technicznie trzeba to jeszcze rozwiązać ale to sprawa na przyszłość

[KSard]

Właśnie - a może układ zadziałał poprawnie, tylko nim silnik odpalił (załapał) upłynęło trochę czasu i rakieta zdążyła zawrócić ku ziemi ?
