W tym temacie, będę dokumentował przebieg prac nad klejeniem modelu niemieckiej rakiety - słynnej V2 / A4.
Będzie to model wykonany w skali 1/10, a więc całkiem zgrabne wymiary.
Czy będzie to model wiernie oddający detale takie jak np nity, klapy itp, nie mam jeszcze pewności, nie mniej jednak chcę jak najwierniej odtworzyć myśl techniczną Rzeszy
Pogrzebałem już w necie, nie tylko plany, ale i kilka ciekawych faktów, garść historii tworzenia..., strasznie mnie fascynuje i właśnie dlatego zdecydowałem się, że będzie to ten a nie inny model.
Do rzeczy:
Materiał jaki zamierzam zastosować to balsa, grubość od 3 do 10mm.

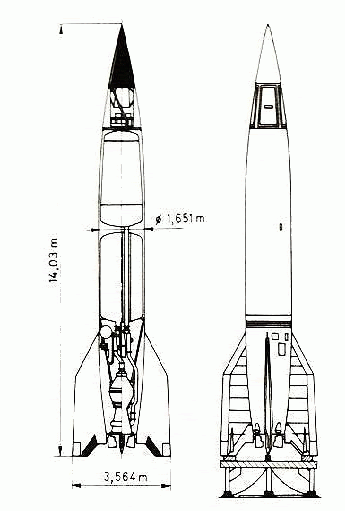

Przeanalizowałem taki oto rysunek:
I szczerze muszę przyznać że dziwacznie jest on oznakowany
.Liczby od dołu czyli powiedzmy, że wydrukowany obrazek obracamy pionowo, czyli wymiary 0, 2010 (79,1''), 3420 (134.6"), 5295(208.5"), 1651 (65") itd.... widzimy po lewej stronie kartki.
Na pierwszy rzut oka wydaje się, że są to średnice zmierzone w kilku miejscach.
Jednak jakby się tak przyjrzeć to to nie ma ani ładu ani składu, bo wymiar 3420mm oznaczałby, że rakieta w tym miejscu miała średnicę 3,4m
A 2 wymiary niżej jest podane 1651mm, czyli tutaj średnica rakiety, to 1,6M. co w teorii jest możliwe i ma sens, ale w praktyce to góra rakiety była by szersza niż jej środek, a nie jest.
Mylące jest strasznie podawanie wymiarów niże w " czyli calach. Owszem jest to to samo, co wynik w mm - no prawie, zależy od zaokrąglania.
No ale chyba zwykło się w calach podawać średnicę.
Według mnie ma to sens, jeżeli chodzi o to, ze są to zaznaczone wysokości.
Problem tylko, w tym, jak odczytać średnicę?
Według mnie 1651mm, to jest średnica, w najszerszym miejscu.
W najwęższym natomiast ma 1040mm.
W miejscu gdzie jest ten pierścień w paski, wydaje się być 1800mm, problem tylko w tym, że równie dobrze może to być oznaczenie mające na celu pomóc w wyliczeniu ile miejsca w stateczniku było przewidziane na antenę.
Zatem jak wyznaczyć średnicę pierścienia, oraz średnicę na wysokości oznaczonej 3420, i 2010?
Jak tylko to rozgryzę zabieram się do pracy....
Macie jakieś pomysły?
