No pięnie lecisz z robotą

Pełny profesjonalizm - jak zwykle u Ciebie !

Jezeli moge cos zasugerowac wzgledem technologii. Nie wiem po co stosujesz japonke? Ale ja bym zrobil tak: dla kazdego statecznika oddzielna formatka z tkaniny. Owijasz nia statecznik (wiadomo - najpierw posmarowany zywica). Przebijasz pedzlem zywice. I teraz na sam koniec delikatnie smarujesz zywica tkanine. Na to nakladasz folie - tak zeby pozbyc sie nadmiaru zywicy. Zostawiasz do wyschniecia. Po zzelowaniu masz gladkie powierzchnie gotowe do dalszej obrobki. Oczywiscie jezeli masz pompe prozniowa to robisz myk z folia i proznia.

Nastepnie przykrywamy calosc folia- woreczek na smieci - .....




.... i wkladamy do prasy. Sama prasa to dwie plyty ze sklejki 250 x250 x 15mm. Oczywiscie im grubsza tym lepsza.

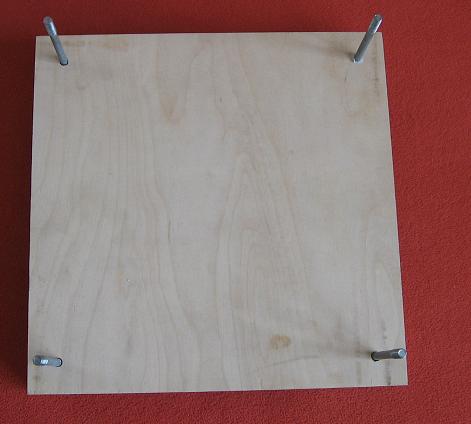

Plyta dolna z czteroma srubami.

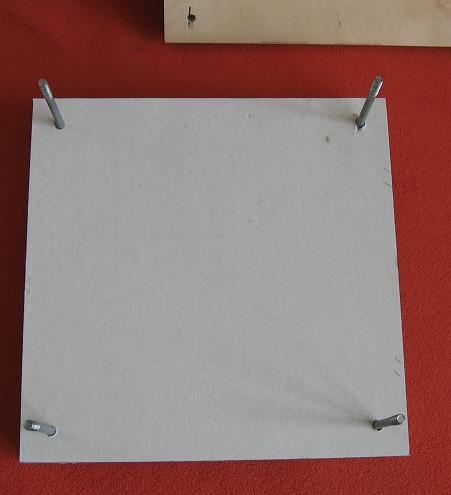

Nastepnie zakladamy karton-na wszelki wypadek!!! W przypadku wyplyniecia zywicy mozemy to wszystko wyrzucic do smieci


cdn.

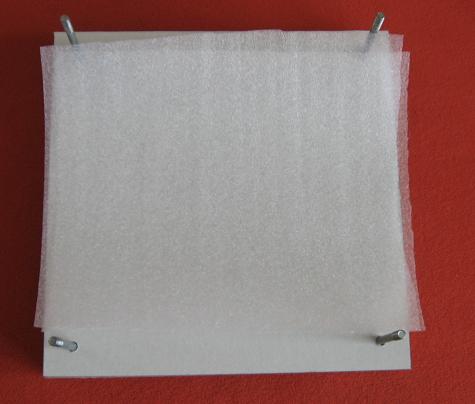

Nastepnie zakladamy dwie warstwy pianki o grubosci ok. 1mm .... (moze byc i grubsza, wtedy wystarczy tylko jedna warstwa)

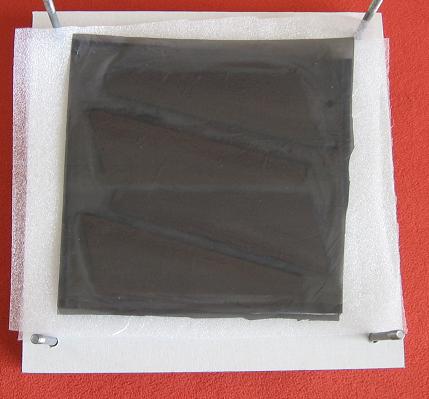

... i na tak przygotowane podloze kladziemy nasze stateczniki.

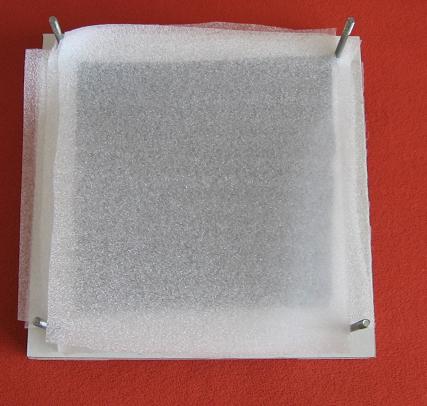

Kladziemy na to pianke....

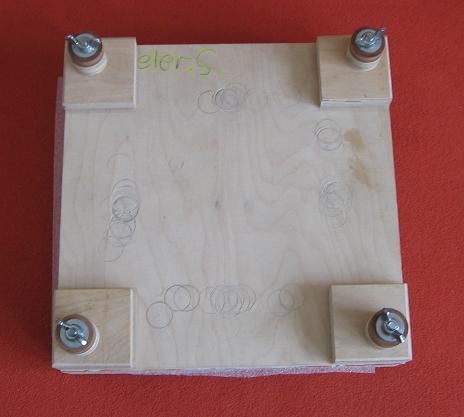

... pozniej tekture i zamykamy nasza prase sciskajac srubami motylkowymi.


cdn.

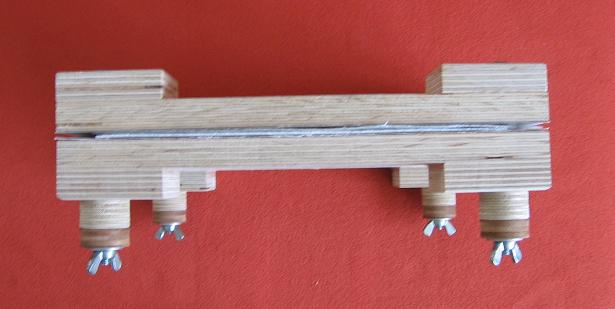

Plyty 15-to milimetrowe nie sa zbyt stabilne jak to mozna zauwazyc na ponizszym zdjeciu.



http://www.pic-upload.de/view-3558351/PICT0237.jpg.html



Za pomoca sciskow, mozna ten problem bardzo latwo obejsc !!!



http://www.pic-upload.de/view-3558368/PICT0239.jpg.html



I to by bylo na tyle !!!! Jutro zobaczyme efekt mojej pracy. Mam nadzieje, ze wszystko bedzie OK.



Paul

Tez kiedys tak myslalem, ze to bedzie ten genialny sposob, ale praktyka pokazala cos innego. Dla zobrazowania tego problemu zadam po prostu takie pytanie: Czy ktos z forumowiczow juz kiedys cos takiego probowal? Rekaw z folii, do niego cztery stateczniki. Calosc kladziemy na rownym stole i wysysamy powietrze i co sie robi ???? KICHA Nawet po obciazeniu rowna plyta problem ten nie ustepuje. Bardzo czesto wystepuja faldy w ktore wtlaczany jest ewentualny nadmiar zywicy. Do tego jeszcze pompa prozniowa, ktora musi pracowac co najmniej 12 godzin. No nie wiem czy to mozna nazwac zaletami.

Ale mimo moich niezbyt dobrych doswiadczen z prozna nie chcial bym w tym miejscu ten wlasnie sposob krytykowac. Moze ten wlasnie sposob nie jest tylko dla mnie dobry, moze inni nie maja tych problemow.



Pozdrawiam

Paul

Witam,

Prasa zostala otwarta i stateczniki wyszly calkiem, calkiem Mozna powiedziec, ze jestem zadowolony z rezultatu.

Stateczniki po zdjeciu gornej warstwy pianki...

http://www.pic-upload.de/view-3564426/IMG_4507.jpg.html



oraz dokladny szczegol.

http://www.pic-upload.de/view-3564429/IMG_4509.jpg.html



Jak widac na powyzszym zdjeciu, pianka poddajac sie naciskowi z gory bardzo ladnie dopasowala sie ksztaltom statecznikow. Sposob ten jest o tyle dobry, ze mam odpowiednio rowny docisk z gory jak i z dolu co zapobiega zwichrowaniu lotek. Powiem moze wiecej, nawet lekko zwichrowane lotki po szlifowaniu beda super proste. Za pomoca pompy prozniowej, efekt ten jest nie do osiagniecia. No i mysle, ze mamy jeszcze jedna zalete, nie potrzebujemy drogiej pompy prozniowej.

Prosze zwrocic uwage na ten drobny wzorek jaki pozostawila nam pianka . Ze wzgledow aerodynamicznych efekt godny wyprobowania. Jezeli chcemy miec bardzo rowne powiezchnie, to musimy je przeszlifowac i dlatego zastosowalem papier japonski.



A tak wygladaja stateczniki po wyjeciu z prasy.



http://www.pic-upload.de/view-3564481/IMG_4511.jpg.html



Paul

Aż się serce raduje, widząc takie rezultaty

Nic dodać nic ująć!



Ja również myślałem, że stosowanie metody próżniowej, to najlepsze rozwiązanie, a tu jednak nie do końca.

Bardzo fajny sposob z japonka.

Witam,

Napracowalem sie dzisiaj jak osiol a w koncu malo co udalo mi sie zrobic, ale cos tez zrobilem



Srednica METEORA wynosi 140 mm, a znajdz tu prosze taka rure. Wczoraj bylem w OBI i dostalem rure po wykladzinie ale tylko 117 mm . Dzisiaj "zwiekszylem jej srednice na 132mm



http://www.pic-upload.de/view-3575430/IMG_4514.jpg.html



... a jak wy byscie to zrobili ? Ciekaw jestem wyszych propozycji.

Oczywiscie to nie jest korpus METEORA, to tylko rdzen na ktorym bede zwijal mojego "Meteorka"



Paul
