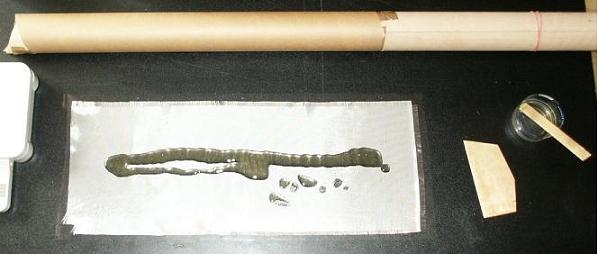

.... albo wzamacniamy calosc laminatem szklanym. I w tym wypadku nie smarujemy rdzenia z nawinietym papierem, a tylko wlokno szklane na folii albo celofanie.



Obrazek
http://www.pic-upload.de/view-7799405/PICT0112.jpg.html


Obrazek
http://www.pic-upload.de/view-7799416/PICT0113.jpg.html


Obrazek
http://www.pic-upload.de/view-7799433/PICT0117.jpg.html



cdn.
Paul
Supersonic PROFI
Posty: 937
Rejestracja: niedziela, 30 sty 2011, 18:30
Lokalizacja: Luedenscheid

Post autor: Paul »

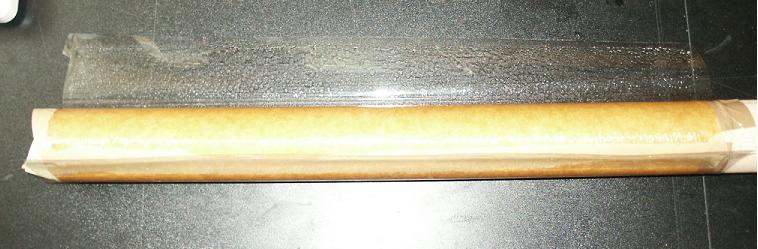

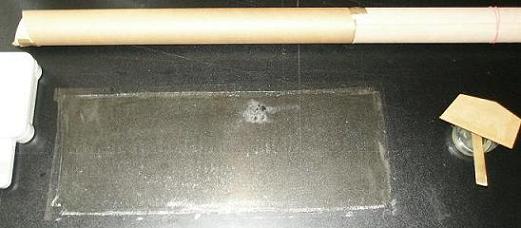

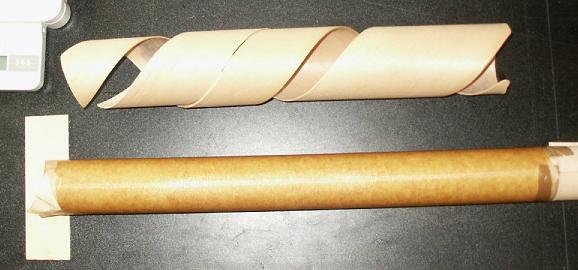

Na tak przygotowany rdzen - wersja 1 albo 2 - nakladamy juz w pelni wyschnieta spirale z balsy. W tym momencie bedziemy mogli zauwazyc, ze zbyt ciasna spirala balsowa wcale nie ulatwia nam pracy. Albo bedzie nam sciagac czesc zywicy, albo bedzie sie zachaczac o nalozone wlokno szklane. Korygowanie nasaczonego wlokna pod spirala nie jest takie proste ani przyjemne. Oczywiscie nie powinnismy rowniez przesadzac z ta zywica. Papier powinien byc lekko szklisty.


Obrazek
http://www.pic-upload.de/view-7811318/PICT0105.jpg.html

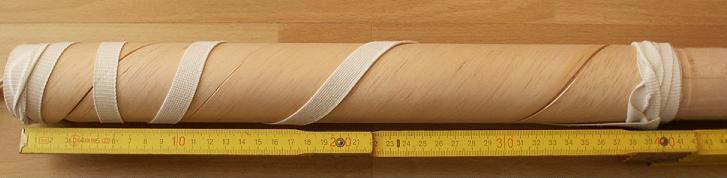

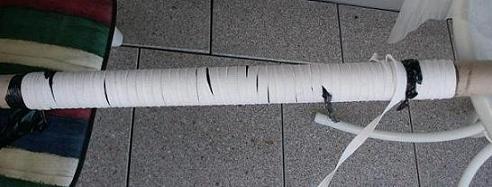

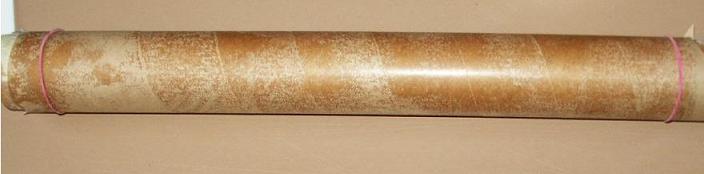

Teraz ten najtrudnieszy etap naszej pracy. Wlasnie od tego momentu zalezy, czy nasza rura balsowa bedzie dobrej, albo mizernej jakosci. Trudno tu bedzie zaczac od srodka, ja przynajmniej zawsze zaczynam od jednej z koncowek. Staram sie ja mocno owiazac guma, a nastepnie dociskam i dokrecam spirale mocno do rdzenia az do osiagniecia drugiej koncowki ktora rowniez mocuje guma. Teraz moge zaczac od srodka !!! Biore zwykla cienka folie o szerokosci ok. 15 cm ktora owijam zwinieta spirale. Nastepnie owijam w tym miejscu guma do bielizny (o ktorej juz wspominalem) caly czas korygujac polozenie spirali. Po nawinieciu ok. 10 cm zakladam znowu pasek z folii i dociskam guma az do momentu , gdy cala rura jest w ten sposob owinieta. Sposob ten zapobiega wlasnie sklejeniu gumy z balsa w przypadku przejscia zywicy na zewnatrz. Na zdjeciu bardzo dobrze widocza czarna folia z woreczka na smieci.
Obrazek
http://www.pic-upload.de/view-7811389/PICT0107.jpg.html



cdn.
Paul
Supersonic PROFI
Posty: 937
Rejestracja: niedziela, 30 sty 2011, 18:30
Lokalizacja: Luedenscheid

Post autor: Paul »

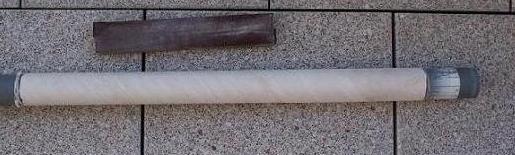

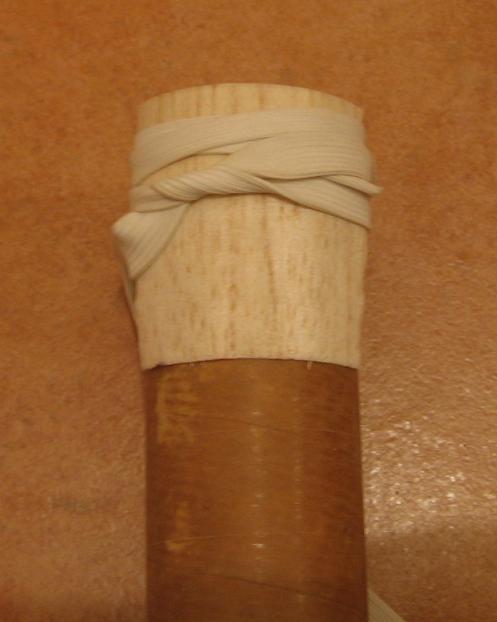

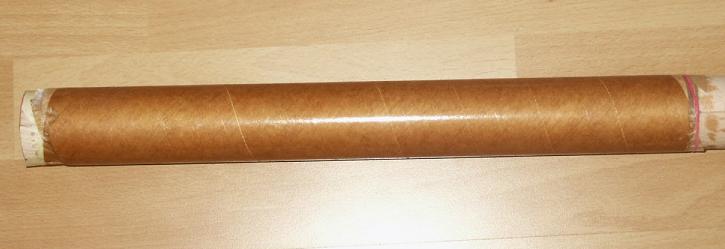

Na drugi dzien mozemy zdjac gume oraz paski folii i powoli mozemy podziwiac "owoc naszej pracay". Oczywiscie, obojetnie jak dokladnie bysmy pracowali, pewne nierownosci sa nie do unikniecia. Te mozna w bardzo prosty sposob za pomoca rownego klocka z papierem sciernym bardzo szybko wyrownac. Do tego celu nalezy uzyc papieru sciernego o granulacie w przedziale 300 - 180. Odradzam szlifowania tylko kawalkiem papieru sciernego trzymanego w rece. Klocek do szlifowanie rowniez nie powinien byc krotszy jak 20 cm.


Obrazek
http://www.pic-upload.de/view-7821446/PICT5074.jpg.html

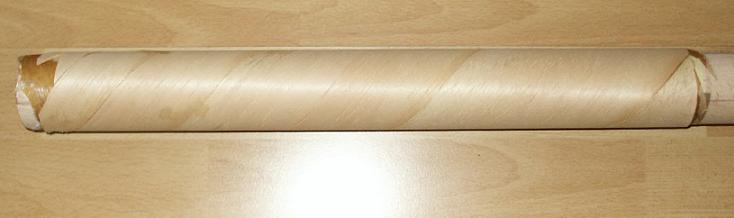

Po wyrownaniu balsy mozemy przystapic do naklejenia zewnetrzej powloki. Mozliwosci jest wiele:

Np. zywica i papier japonski stosowany w modelarstwie lotniczym.


Obrazek
http://www.pic-upload.de/view-7821502/PICT5075.jpg.html

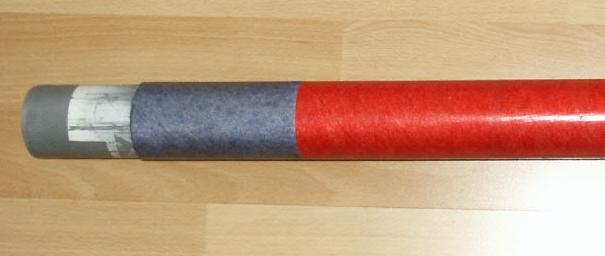

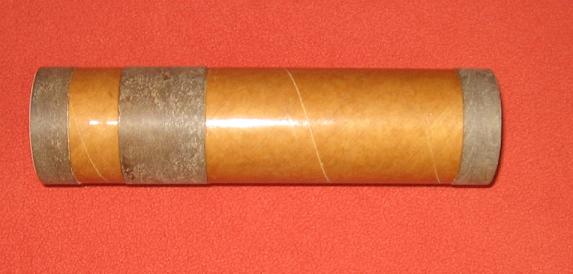

Jest to sposob na tyle wygodny, ze odpada nam juz lakierowanie. A tak to wyglada po 24 godzinach.


Obrazek
http://www.pic-upload.de/view-7821526/PICT5088.jpg.html



W tym miejscu musze zwrocic uwage, ze jedna warstwa takiego papieru wystarcza w zupelnosci.



cdn.
Paul
Supersonic PROFI
Posty: 937
Rejestracja: niedziela, 30 sty 2011, 18:30
Lokalizacja: Luedenscheid

Post autor: Paul »

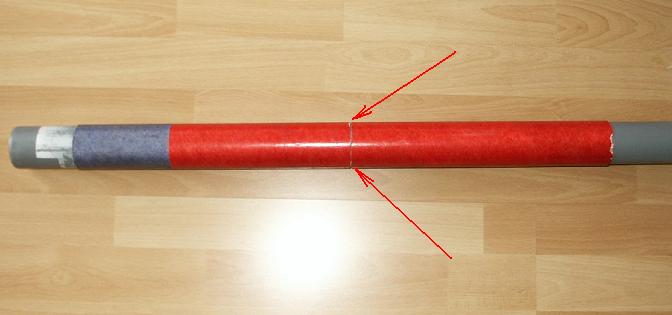

Inna metoda moze tu byc jedna warstwa wlokna szklanego + papier. Metoda ta zostala berdzo dokladnie opisana tutaj:



http://www.nieboloty.fora.pl/technika-i ... u,178.html



Oczywiscie w zaleznosci od przeznaczenia mozna dolna jak i gorna powierzchnie (powloke) dowolnie kombinowac. Mozna zastosowac np. tylko papier, albo tylko wlokno, albo kombinacje tych materialow.



Gotowa rura po zwiazaniu zywicy i obcieciu koncowek ma dlugosc ok.60cm. Czy to jest malo, czy duzo trudno powiedziec. Ja uwazam, ze dlugosc jest wystarczajaca.



Nastepna czynnoscia bedzie rowne przeciecie korpusu na dwie polowki. Moze w tej chwili dodam, ze w tej chwili powstaje rakieta wlasnie pod te prawie darmowe silniczki ROS. Gotowa rakieta nie powinna byc ciezsza jak 250...280g oczywiscie bez silnika. Z silnikiem ok. 400g. Zapraszam do wspolej budowy !!!!!


Obrazek
http://www.pic-upload.de/view-7822759/PICT5089.jpg.html



cdn.
Paul
Supersonic PROFI
Posty: 937
Rejestracja: niedziela, 30 sty 2011, 18:30
Lokalizacja: Luedenscheid

Post autor: Paul »

Witam,

Oczywiscie 60 centymetrowy korpus o srednicy ok.53 mm jest troche za krotki na ladna smukla rakiete, dlatego tez bedziemy potrzebowali jeszcze jedna rurke balsowa , ale tym razem o srednicy wew. 38mm. Dlaczego wlasnie 38mm nie potrzebuje wyjasniac.



Prace zaczynamy tak samo jak przy korpusie do rakiety, a mianowicie od przygotowania spirali....


Obrazek
http://www.pic-upload.de/view-7857998/PICT0103.jpg.html



...i pozniej przygotowanie rdzenia. Tym razem proponuje wlokno szklane 50 albo 80g bez papieru, albo ewentualnie cos cienszego.


Obrazek
http://www.pic-upload.de/view-7858052/PICT0119.jpg.html



Jak widac na zdjeciu, zastosowalem zbyt twarda balse ( odpad !!!) i dlatego te wzdluzne pekniecia, ale efekt koncowy sie liczy :wink:


Obrazek
http://www.pic-upload.de/view-7858101/PICT5094.jpg.html



cdn.
Paul
Supersonic PROFI
Posty: 937
Rejestracja: niedziela, 30 sty 2011, 18:30
Lokalizacja: Luedenscheid

Post autor: Paul »

Po krotkiej przerwie :wink: wznawiam zaczety temat i mysle, ze tym razem uda mi sie go doprowadzic do szczesliwego konca.

Tak wiec laminujemy zwinieta rurke balsowa wloknem szklanym 50 lub 80 gramowym i dodatkowo jeszcze jedna warstwa papieru. Rurka ta sluzy jako loze silnika. Powinna byc dosc stabilna , gdyz do niej zostana rowniez przyklejone stateczniki.


Obrazek
http://www.pic-upload.de/view-8200643/PICT0133.jpg.html



Rurka ta zostala pozniej obcieta na dlugosc 27 cm.



cdn.
Paul
Supersonic PROFI
Posty: 937
Rejestracja: niedziela, 30 sty 2011, 18:30
Lokalizacja: Luedenscheid

Post autor: Paul »

Teraz mamy maly problem :wink: Jak wykonac w miare ladna i prosta zlaczke. W koncu srednica zewnetrzna rurki na loze silnika wynosci 42 mm a srednica wewnetrzna korpusu rakiety to 50 mm. Mysle, ze sposob tutaj zaprezentowany jest do wykonania nawet przez przecietnego modelarzy.

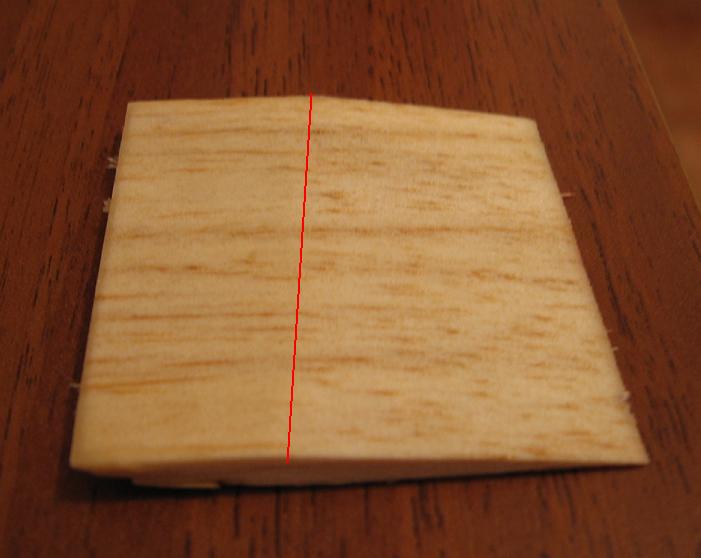

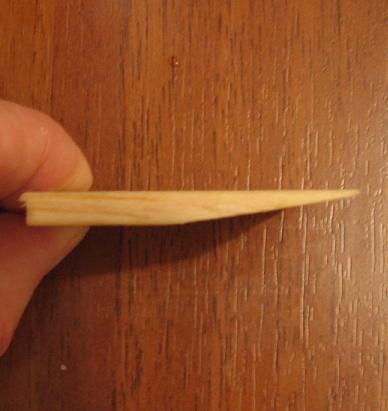

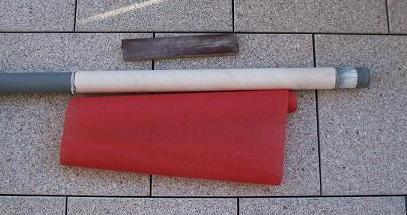

Z wyliczenia wynika, ze roznica srednic to 8 mm. dzielac to przez 2 otrzymamy 4 mm. Teraz potrzebna nam bedzie balsa o grubosci 4 mm. Obcinamy kawalek ( w poprzek klepki) o dlugosci ok. 8 cm. W ten sposob uzyskalismy kawalek o wymiarach 8 x 10 cm. liczac po obwodzie bedzie nam potrzebne ok 15 cm, tak wiec obcinamy dwa kawalki o wymiarach 8 x 10 cm. Nastepnie szlifujemy klockiem z papierem sciernym ladny skos o szerokosci ok. 4 ... 6 cm ( wedlug upodobania)....


Obrazek
http://www.pic-upload.de/view-8201244/IMG_5029.jpg.html


Obrazek
http://www.pic-upload.de/view-8201253/IMG_5028.jpg.html



... i nastepnie kawalki te moczymy w wodzie.

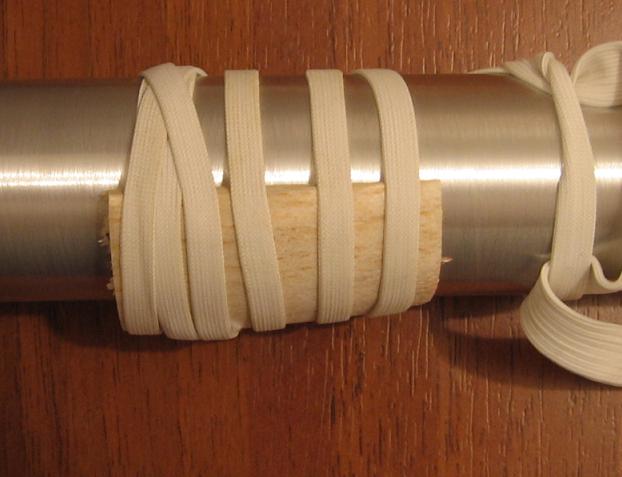

Nastepnie ostroznie "owijamy" na jakies rurce o srednicy ok. 35... 40 mm, owijamy guma i czekamy az wyschnie.


Obrazek
http://www.pic-upload.de/view-8201302/IMG_5030.jpg.html



cdn.
Paul
Supersonic PROFI
Posty: 937
Rejestracja: niedziela, 30 sty 2011, 18:30
Lokalizacja: Luedenscheid

Post autor: Paul »

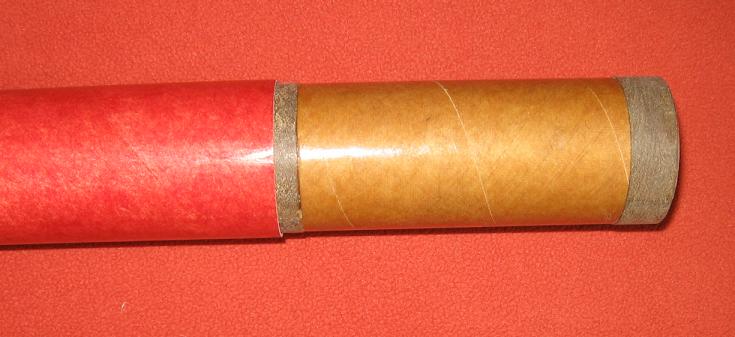

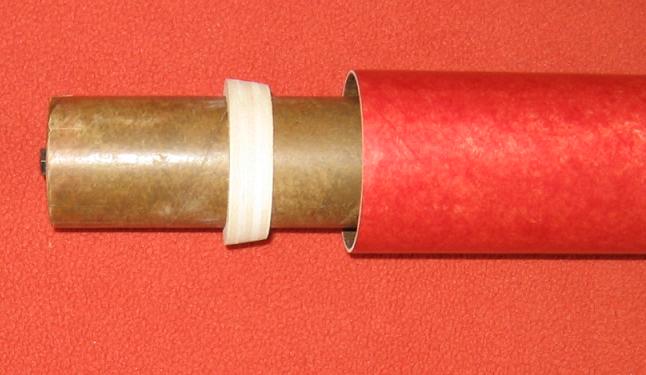

Po wyschnieciu obcinamy wygiete kawalki na odpowiednia wielkosc i przyklejamy do rurki o srednicy 42 mm.


Obrazek
http://www.pic-upload.de/view-8201365/IMG_5033.jpg.html



W ten sposob uzyskalismy piekna zlaczke. Oczywiscie male poprawki sa nie do unikniecia, ale w zaleznosci od tego jak dokladnie zostal wykonany skos, poprawki te beda raczej minimalne.



cdn.



Ps.

Teraz mozna pytac, o ile sa jakie pytania- jutro jedziemy dalej :wink:
Paul
Supersonic PROFI
Posty: 937
Rejestracja: niedziela, 30 sty 2011, 18:30
Lokalizacja: Luedenscheid

Post autor: Paul »

Jezeli zlaczka bedzie miala za mala srednice, to mozna sobie pomoc ewentualnie jedna albo dwoma warstwami papieru. W odwrotnym przypadku musimy troche zeszlofowac, ale tutaj musimy bardzo ostroznie oraz dokladnie pracowac by nie powstalo nam jajo :wink:

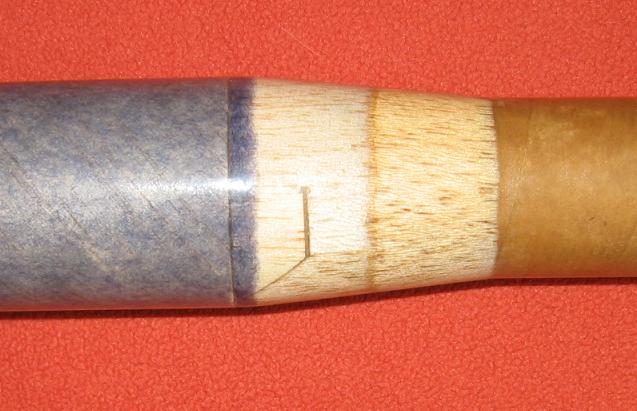

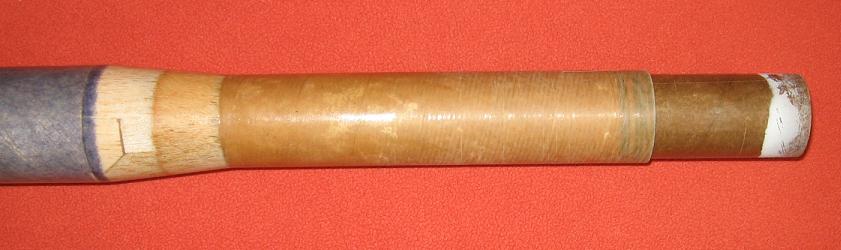

Jezeli jest wszystko OK to teraz laczymy loze silnika z korpusem rakiety. Tutaj musimy bardzo dokladnie pracowac by wszystko bylo w jednej osi. Do tego celu bardzo pomocny jest wlasnie rdzen z tej cienszej rurki za pomoca ktorego mozna to bardzo dokladnie wykonac.

A tak to wyglada:


Obrazek
http://www.pic-upload.de/view-8206880/IMG_5035.jpg.html



Szczegol od strony korpusu:


Obrazek
http://www.pic-upload.de/view-8206894/IMG_5036.jpg.html



Oraz z drugiej strony:


Obrazek
http://www.pic-upload.de/view-8206919/IMG_5037.jpg.html



Jak widac na tym zdjeciu, zastosowalem balsowe odpady - u mnie sie nic nie marnuje :wink: Oczywiscie odradzam cos takiego. W mojej sytuacji nie mam z tym problemu, gdyz posiadam wlasnie do tego celu odpowiednia szlifierke :wink:


Obrazek
http://www.pic-upload.de/view-8206954/IMG_5038.jpg.html



cdn.
Paul
Supersonic PROFI
Posty: 937
Rejestracja: niedziela, 30 sty 2011, 18:30
Lokalizacja: Luedenscheid

Post autor: Paul »

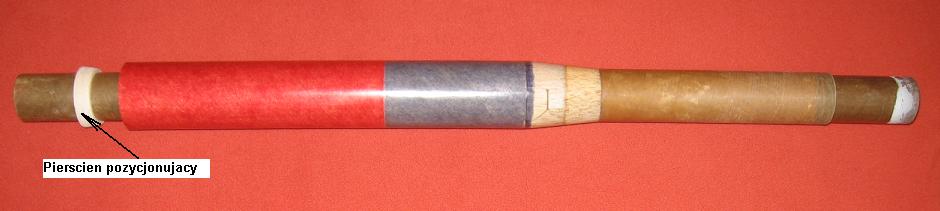

Jako nastepne bedzie nam potrzebna rurka w ktorej bedzie sie miescic elektronika i dlatego ten balsowy korpus zostal przeciety na dwie polowki.

Jak taka rurke z balsy wykonac nie potrzebuje juz chyba opisywac :wink:


Obrazek
http://www.pic-upload.de/view-8262483/PICT0126.jpg.html



Nastepnie rurka ta zozstala wyposazona w pierscienie uszczelniajace. Jest to bardzo wazne w przypadku gdy stosujemy elektronike z czujnikiem barometrycznym.


Obrazek
http://www.pic-upload.de/view-8262538/IMG_5039.jpg.html



W przypadku zastosowanie tylko pojedynczego odzysku (tylko jeden spadochron) mozna ta rurke wkleic na stale, jak na zdjeciu. W przypadku zastosowania podwojnego odzysku, rurka powinna sie wsuwac bez luzow w dolny korpus rakiety.


Obrazek
http://www.pic-upload.de/view-8262573/IMG_5040.jpg.html



cdn.
